Xi lanh thủy lực là “trái tim” của hầu hết các hệ thống máy móc công nghiệp hiện đại.
Từ các dòng máy ép dập công nghiệp đến các dây chuyền sản xuất, các thiết bị xây dựng, công nghiệp chế tạo, công nghiệp sản xuất, hệ thống công nghiệp nặng, ty ben thủy lực cung cấp lực đẩy khổng lồ từ vài tấn đến hàng nghìn tấn – thứ mà với sức người không thể làm được.
Với hơn 15 năm kinh nghiệm hoạt động trong ngành cơ khí chế tạo, thiết kế, sửa chữa thiết bị thủy lực, Thủy Lực Sài Gòn đã nghiên cứu thiết kế, chế tạo và phục hồi hàng nghìn xi lanh thủy lực cho các nhà máy trên toàn quốc.
Bài viết này sẽ cung cấp kiến thức chuyên sâu giúp bạn hiểu rõ, lựa chọn đúng và sử dụng hiệu quả xi lanh thủy lực.
Xi lanh thủy lực là một cấu kiện cơ khí quen thuộc trong các máy ép thủy lực và thiết bị nâng dỡ hàng hóa.
Chúng thường xuất hiện trên các dòng máy công nghiệp có chức năng:
- Nâng hạ lên xuống theo phương thẳng đứng.
- Kéo đẩy qua lại theo phương ngang.
- Nắn, Ép, Cùm Giữ, thực hiện các thao tác cơ học.
1. Xi lanh thủy lực là gì?
Xi lanh thủy lực (hay còn gọi là động cơ thủy lực tuyến tính, cơ cấu chấp hành thủy lực hoặc kích thủy lực, ty ben thủy lực).
Là một cơ cấu chấp hành cơ điện – thủy lực có chức năng chuyển đổi năng lượng áp suất của chất lỏng thành lực cơ học và chuyển động tịnh tiến tuyến tính.
Thiết bị này được ứng dụng rộng rãi trong nhiều lĩnh vực kỹ thuật, đặc biệt là máy móc xây dựng, phương tiện cơ giới công trình, dây chuyền sản xuất công nghiệp, hệ thống thang nâng và các công trình kỹ thuật dân dụng.
Ở miền Nam Việt Nam, người ta thường gọi là:
- Ty ben thủy lực
- Ben thủy lực
- Trụ ben
- Quả ben
Đây là bộ phận then chốt trong máy ép thủy lực, máy dập, máy cắt chấn, xe ben, máy xúc, cần cẩu… giúp thực hiện các thao tác nâng – hạ – ép – đẩy nhanh chóng và mạnh mẽ.

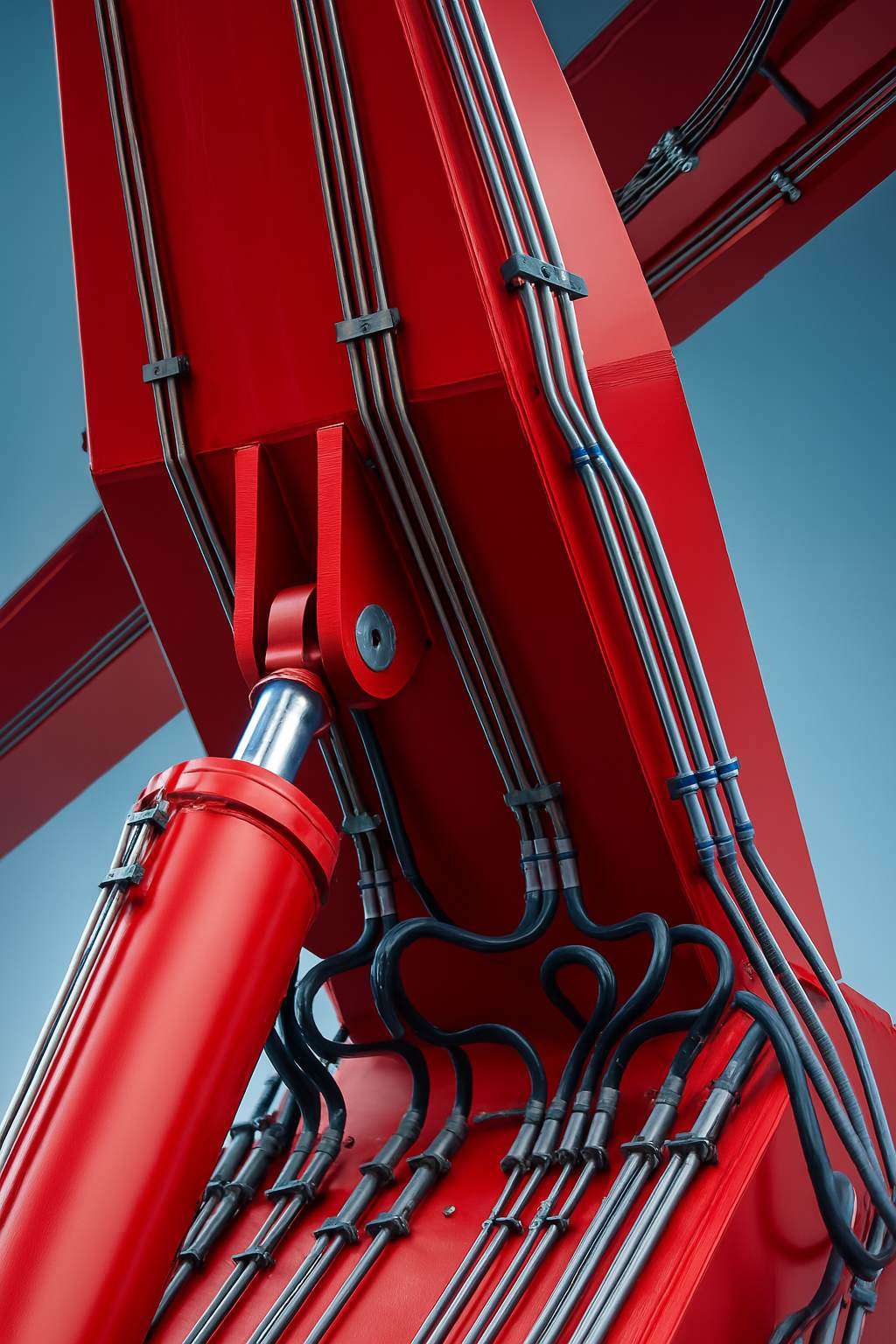

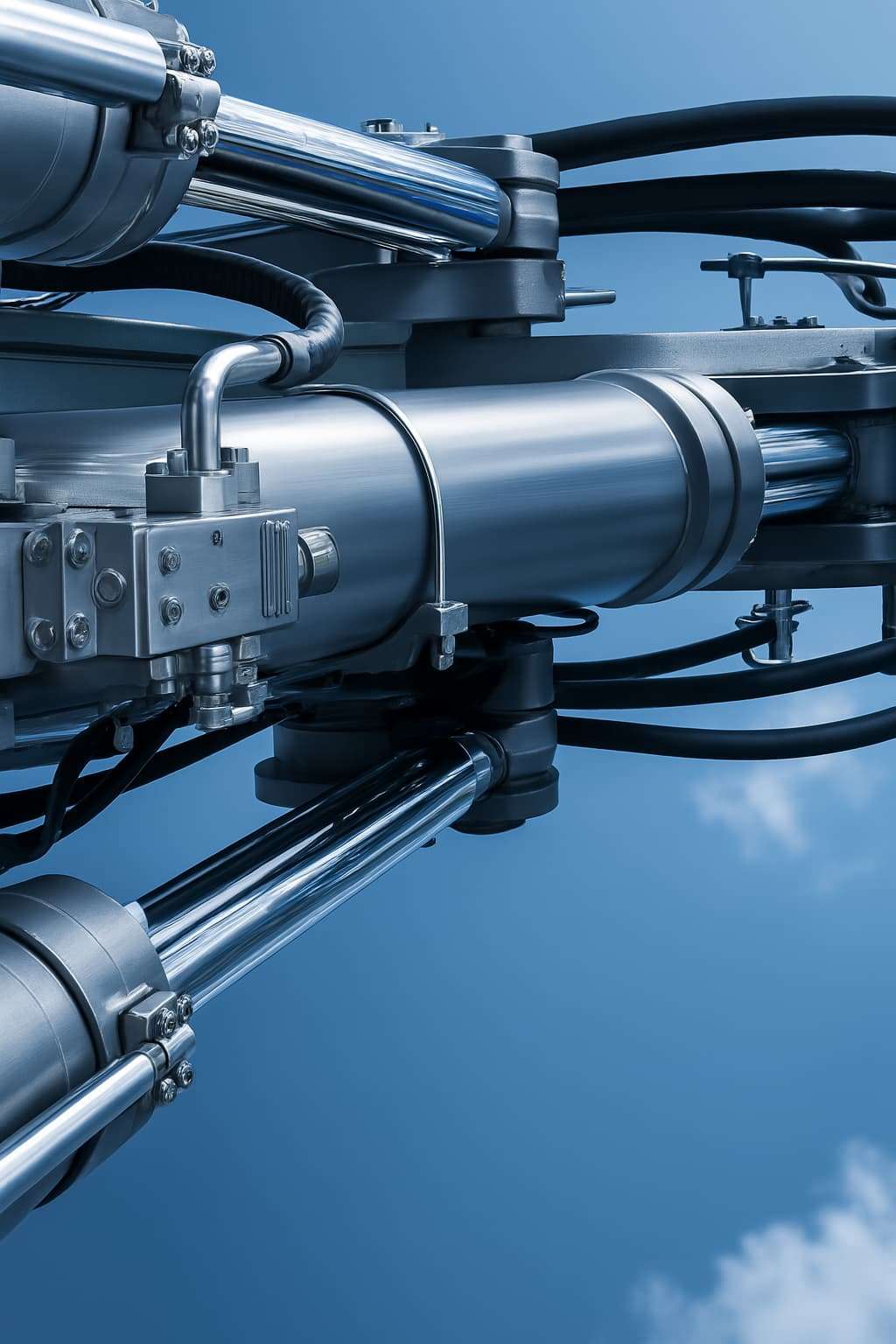

2. Xi lanh thủy lực hoạt động theo nguyên lý nào?
Về nguyên lý hoạt động, xi lanh thủy lực thực hiện quá trình biến đổi “năng lượng thủy lực thành chuyển động cơ học tuyến tính thông qua sự tác động của áp suất dầu lên piston bên trong xi lanh”.
Có thể xem xi lanh thủy lực như “cơ bắp” của hệ thống thủy lực, bởi khi hệ thống được kích hoạt, chính xi lanh là phần tử trực tiếp sinh ra lực và chuyển động để thực hiện công cơ học.
Nguyên lý hoạt động dựa trên định luật Pascal: Áp suất truyền đều trong chất lỏng.
- Khi dầu thủy lực (thường là dầu 32, 46 hoặc 68) được bơm vào một buồng của xi lanh, áp suất dầu đẩy piston di chuyển.
- Với xi lanh hai chiều, dầu có thể được cấp vào hai phía piston để tạo cả chuyển động đẩy và kéo.
- Lực đầu ra = Áp suất × Diện tích piston.
Áp suất làm việc phổ biến từ 70 – 700 bar, tạo ra lực đẩy khổng lồ mà vẫn kiểm soát chính xác.
Hiểu một cách đơn giản là bơm chât lỏng vào ống thép, mức chất lỏng điền đầy khoảng trống của ống thép đẩy piston đi ra hoặc vào 1 khoảng không gian mà chất lỏng lấp đầy, tạo ra lực chuyển động tịnh tiến theo phước của ống thép.
Xem thêm: Công Cụ Tính Toán Lực Kéo Đẩy của xi lanh thủy lực trực tuyến.
3. Xi lanh thủy lực công nghiệp trong sản xuất.
Là tất cả các dòng xi lanh được sử dụng trong các dây chuyền sản xuất công nghiệp.
Trực tiếp tham gia vào việc vận hành trong dây chuyền sản xuất công nghiệp, Đóng vai trò chủ đạo để di chuyển, đóng mở, hoặc nâng hạ các khối tấm đến các vị trí tùy chọn.
Đặc điểm nổi bật của xi lanh thủy lực công nghiệp.
- Kích thước lớn, chịu tải cao, độ bền rất cao, hoạt động 24/7, ít hư hỏng.
- Ứng dụng cụ thể: Xi lanh thủy lực máy ép đùn nhựa, ty ben máy ép đế dày, hệ thống thủy lực nhà máy ép nhôm định hình, các loại piston xi lanh trong máy cắt dập chấn tôn thép.
- Ưu điểm nổi bật: Là loại xi lanh thủy lực chuyên dùng, được thiết kế riêng, sử dụng các loại thép từ Nhật Bản và Hàn Quốc. Các phụ kiện về Seal phốt làm kín chính hãng, Ngoài ra các phần dẫn hướng được bố trí đặc biệt để chịu đươc bụi bẫn và hoạt động liên tục.
Xi lanh thủy lực công nghiệp được sản xuất như thế nào?
- Công nghiệp chế tạo xi lanh thủy lực là một chuỗi các nguyên công bao gồm: Tối ưu thiết kế, tính toán và mô phỏng truyền động. Test các phương về lực tác động từ xi lanh cũng như lực tương tác ngược lại từ môi trường làm việc đến với xi lanh thủy lực.
- Sau đó đến việc lựa chọn vật liệu, xuất xứ và các chuỗi nguyên công về cơ khí chính xác như Gia công thô, Tiện tròn, Phay, khoan, Nhiệt luyện, Mài tròn trong ngoài, Xi Mạ Crom Cứng, Hoàn thiện, Lắp ráp chuẩn, Test áp suất thủy lực theo tiêu chuẩn và kể cả đóng gói giao hàng.
Do đó: Nhiều khách hàng khi chọn xi lanh thủy lực công nghiệp thường chỉ quan tâm đến giá và kích thước.
- Nhưng thực tế, Yếu tố về tuổi thọ và độ ổn định của xi lanh lại phụ thuộc vào toàn bộ quy trình sản xuất – từ thiết kế, vật liệu, gia công cho đến lắp ráp và kiểm tra cuối cùng.

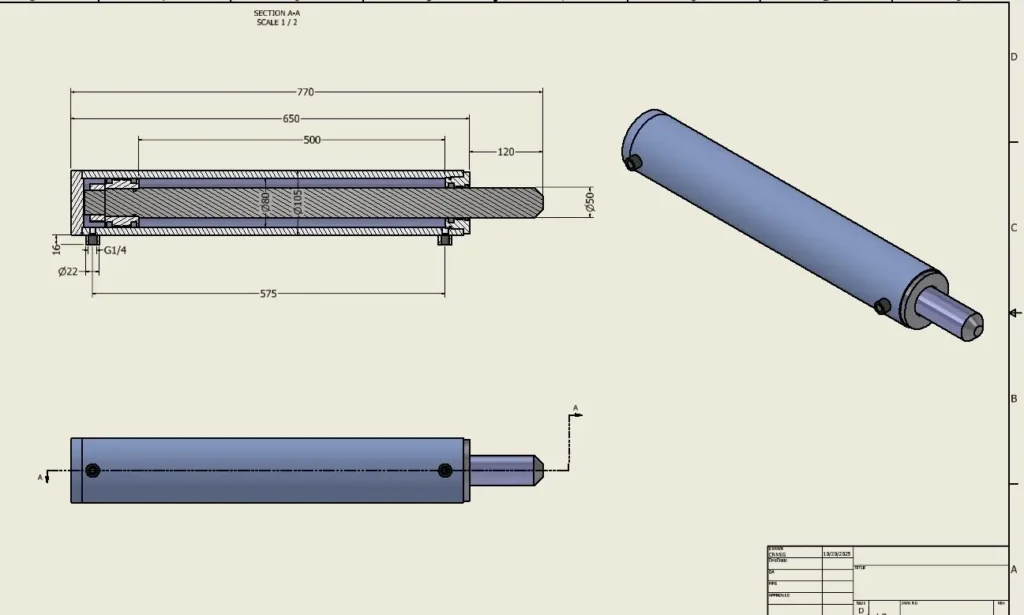

Thiết kế & Thông số kỹ thuật của xi lanh thủy lực, (Design / Spec hydraulic cylinder).
Thiết kế ty ben thủy lực này có đúng thông số máy công nghiệp không? (áp suất, lực, hành trình, tần suất hoạt động) ?
- Tiêu chí về việc thiết kế xi lanh thủy lực rất quan trọng. Thiết kế sai gây hư hỏng xi lanh thủy lực nhanh chóng, Ngoài ra nó ảnh hưởng đến toàn bộ dây chuyền sản xuất.
Đôi khi chúng ta lựa chọn đúng kích thước Nòng xi lanh, Đường kính piston, Đường kính cán xi lanh thủy lực theo nhà sản xuất, nhưng các thiết kế về kiểu lắp, Các rãnh seal phốt, cách lắp ghép lại hoàn toàn ảnh hưởng đến khả năng hoạt động, tải trọng của xi lanh thủy lực. Dẫn đến Việc mòn phốt nhanh, trầy xước cần và nòng, Thậm chí còn có thể xảy ra tình trạng cong gãy xi lanh thủy lực.
Tiêu chí thiết kế:
Áp suất làm việc (Pmax), (MPa / bar/ Kg/cm2) và có hệ số an toàn thiết kế (≥1.25–1.5).
Lực (kN) = P × diện tích piston (mm²) có bảng tính kèm. Đại Lược có thể chuyển qua Kg, Tấn với các dòng cao.
Tần suất hoạt động (cycles/min) số lần trên phút, số lần trên ngày. Phải được xác định để chọn seal và vật liệu phù hợp.
Cách kiểm tra: So sánh bản vẽ & datasheet nhà sản xuất với yêu cầu máy; yêu cầu bản tính lực/áp suất.
Red-flag: Nhà cung cấp không đưa ra hệ số an toàn hay không chứng minh tính toán lực.
- Các yếu tố tác động bên ngoài từ môi trường sản xuất. Đưa ra khuyến cáo. Thời gian bảo hành, các tiêu chí bảo hành.
Tất cả các thông tin trên là cơ sở dũ liệu cho kỹ sư thiết kế xi lanh thủy lực làm mực tiêu chuẩn để lên được bãn vẽ chế tạo cho từng bộ phận của xi lanh thủy lực công nghiệp.
Các cỗ máy đào xới và vận chuyển từ nhỏ đến lớn đều sử dụng ben thủy lực để thay thế. Sự giúp sức của nó hiệu quả hơn rất nhiều lần so với sức người.
Biến mọi cỗ máy hoạt động và phục vụ cho con người một cách hiệu quả nhất, có thể làm việc 24/24.
Yếu tố quyết định đến độ bền của xi lanh thủy lực phụ thuộc hoàn toàn vào Việc thiết kế và chế tạo. Điều này dẫn đến việc tối ưu được về mặt chi phí và tính toán các phần liên quan về trạm nguồn thủy lực hay điều kiện vận hành của Ty ben công nghiệp.

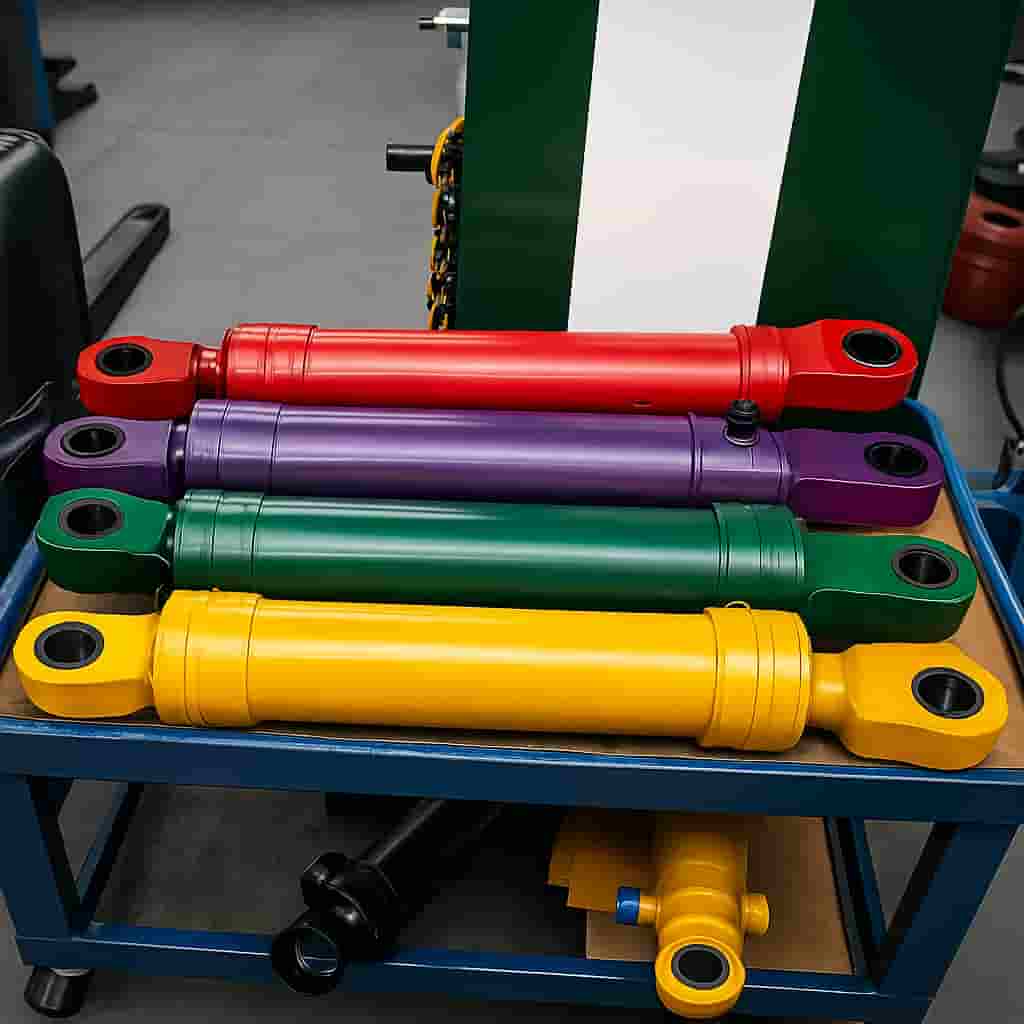

Hình ảnh về xi lanh thủy lực công nghiệp.
Một số hình ảnh về sản phẩm xi lanh thủy lực trong công nghiệp, Các loại này đa phần ứng dụng trong thiết bị nâng hạ tại cảng, trên các loại xe cơ giới.
Cấu Tạo xi lanh thuy lực
Hiểu được cấu tạo xi lanh thủy lực sẽ giúp bạn dễ dàng vận hành, bảo trì, sửa chữa và sử dụng xi lanh thủy lực hiệu quả. Thậm chí có thể Chế tạo các loại máy và cải tiến nhiều thao tác đối với thiết bị.
Vỏ xi lanh thủy lực, Vỏ ben, nòng ben. ống ben thủy lực (Cylinder Barrel)
Tên gọi: Nòng ben, nòng xi lanh, ống ben dầu. Xem thêm về mạ crom lòng trong.
- Đặc điểm: Hình trụ tròn liền mạch, được mài nhẵn bề mặt trong để giảm ma sát và đảm bảo kín khít với piston.
- Chức năng: Chứa và duy trì áp suất chất lỏng trong quá trình vận hành.
- Vật liệu: Thép hợp kim chuyên dụng, chịu được áp suất cao và mài mòn.
- Gia công: Doa Nòng- mài tròn trong nòng, xi mạ Ni-P, Kết thúc Xi mạ Crom Cứng.
- Hoàn Thiện Ra< 0.4 um. Bóng sáng.

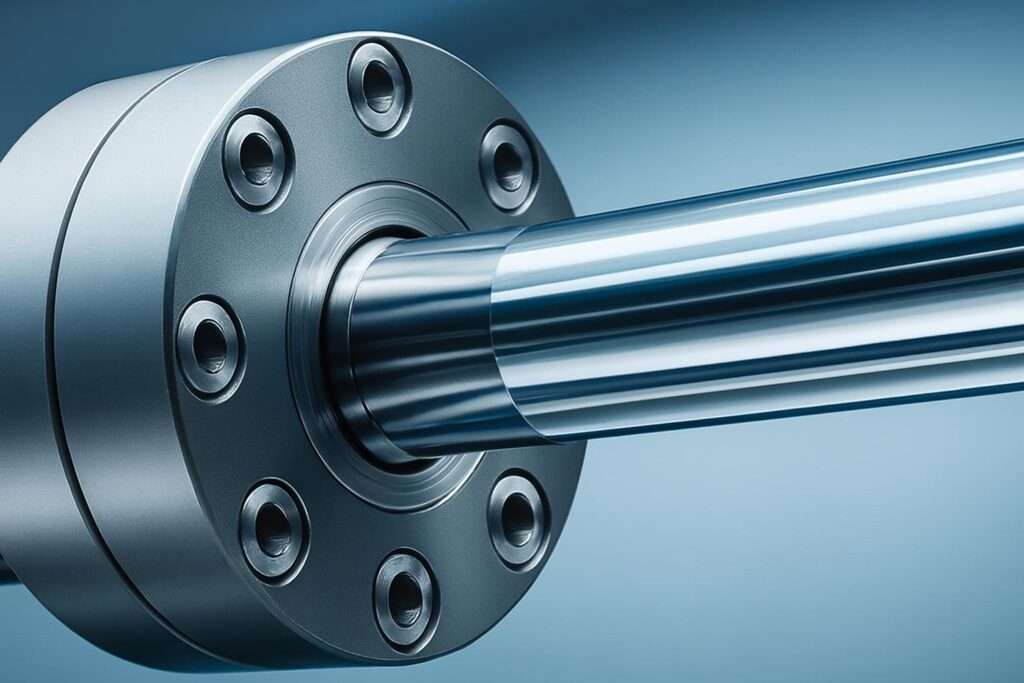

Nắp Xi lanh thủy lực (cylinder Caps) Nắp chặn.
Gồm hai phần chính: Nắp trên và Nắp đáy.
- Đế Nắp Hình Trụ (Cylinder Bottom/End Cap): Nằm ở một đầu của xi lanh, giữ áp suất và thường là điểm kết nối với khung máy. Kết nối với ống xi lanh bằng bu lông hoặc hàn.
- Nắp Chặn Trên (Head Cap/Rod End Cap): Ở đầu còn lại, nơi cần piston đi ra vào. Giữ áp suất và chứa các bộ phận làm kín (seal) và dẫn hướng cho cần piston.
- Vật liệu: Thông Thường bằng thép, Có thể băng đồng hoặc Gang. Một số dòng khác được làm bằng Nhôm.
- Quy trình gia công: Tiện CNC với số lượng nhiều, hoặc tiện NC đối với các dòng hàng lẻ, hoặc hàng lớn. Phay các vị trí khóa, khoan lỗ dẫn dầu. Lắp ráp các vòng đệm làm kín như Oring, Chắn bụi, Dẫn hướng, Phốt chắn dầu.
- Đáp ứng tiêu chuẩn sản xuất xi lanh thủy lực ISO 6020, ISO 6022, ISO 10762.
Thủy lực Sài Gòn, Tối ưu thiết kế chế tạo nắp chặn sử dụng cho ty ben, xi lanh thủy lực công nghiệp từ D 50 đến D1200.
Sản phẩm gia công nhanh chóng, bảo hành 12 tháng cho nắp chặn thủy lưc. Sản phẩm được hoàn thiện bằng lớp phủ Ni-P Electroless chống ăn mòn nên sử dụng trong môi trường nước biển được thời gian rất lâu.
- Đặc điểm: Chi tiết dạng đĩa hoặc khối trụ nằm trong ống xi lanh, phân tách các buồng áp lực.
- Chức năng: Khi chất lỏng có áp suất tác động, piston chuyển động tịnh tiến, truyền lực cho cần piston (cán xi lanh).
- Kết nối: Gắn với thanh piston bằng bu lông hoặc hàn. Có oil seal làm kín giữa piston và ty.
- Làm kín: Piston được gắn các vòng đệm (seal) để đảm bảo kín và ngăn rò rỉ giữa hai buồng.
- Dẫn hướng piston: Dùng vật liệu chịu mài mòn, giảm ma sát và tạo khe hở chứa dầu khi piston tịnh tiến.
- Vật liệu chế tạo: Sử dụng vật liệu bằng đồng dầu là tốt nhất. Song có thể sử dụng Gang, nhôm và thép.
- Chế tạo piston thủy lực: Tiện CNC, Phay, Mạ Đồng dày, Hoàn thiện lắp ráp.
- Tên gọi khác: Cần xi lanh, cán piston, ty thủy lực, trụ ben.
- Đặc điểm: Thanh kim loại tròn, thẳng, được mài nhẵn, đánh bóng, thường mạ crom cứng.
- Chức năng: Nối piston với thiết bị ngoài, truyền lực và chuyển động tuyến tính ra ngoài.
- Vật liệu: Thép hợp kim cao cấp, xử lý bề mặt chống ăn mòn và mài mòn.
- Quy trình chế tạo: Tiện tròn, Nhiệt Luyện, Mài Tròn, Xi mạ Crom Cứng, Hoàn thiện dung sai h7.

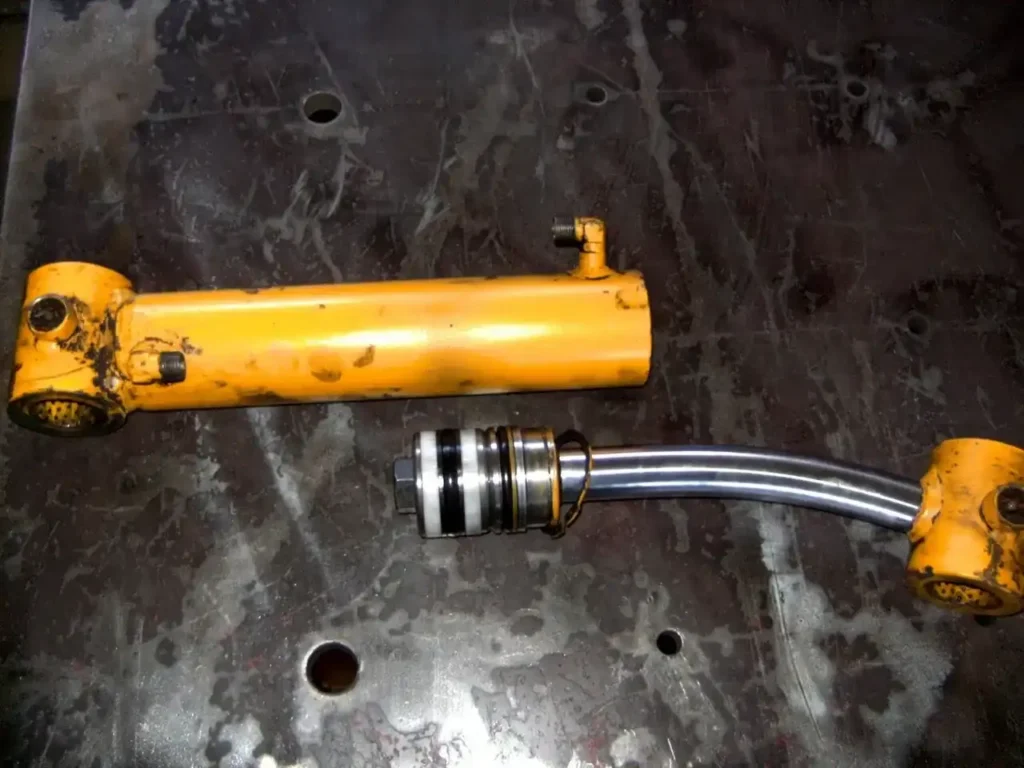

Đây là bộ phận thường hư hỏng do chịu tác động ngoại lực, bụi bẩn, va đập. Cần chọn đúng mác thép và nhà cung cấp uy tín.
Các Loại Vòng Đệm (Seals) thủy lực, Oil seal
Các vòng đệm là yếu tố then chốt đảm bảo hiệu suất làm kín và ngăn ngừa rò rỉ chất lỏng trong xi lanh thủy lực.
a. Piston Seal (Vòng đệm piston):
- Vị trí: Gắn trên piston, tiếp xúc trực tiếp với mặt trong ống xi lanh.
- Chức năng: Ngăn chất lỏng rò rỉ giữa hai buồng, đảm bảo hiệu quả truyền lực.
- Hình dạng phổ biến: U-ring, chevron seal, T-ring, hoặc O-ring kết hợp với backup ring.
- Vật liệu phổ biến:
- NBR (Nitrile): Giá rẻ, dùng cho áp suất và nhiệt độ trung bình.
- PU (Polyurethane): Chịu mài mòn tốt, đàn hồi cao, phù hợp với áp suất cao.
- PTFE (Teflon): Ma sát thấp, chịu nhiệt và hóa chất tốt, thường dùng kèm O-ring đàn hồi.
b. Rod Seal (Vòng đệm cần):
- Vị trí: Trên nắp xi lanh, tại đầu ra cần piston.
- Chức năng: Ngăn dầu rò rỉ ra ngoài khi cần chuyển động.
- Hình dạng: Giống piston seal, tối ưu cho chuyển động tịnh tiến của cần.
- Vật liệu: PU, NBR, PTFE + O-ring hoặc FKM cho môi trường khắc nghiệt.
c. Wiper Seal / Dust Seal (Gạt bụi):
- Vị trí: Rìa ngoài nắp xi lanh, ngoài rod seal.
- Chức năng: Ngăn bụi, bùn, nước, mạt kim loại vào trong xi lanh.
- Hình dạng: Một hoặc hai môi gạt, hoạt động như lưỡi cắt tạp chất.
- Vật liệu: PU hoặc cao su nitrile, đàn hồi và kháng mài mòn.
d. Static Seal (Vòng đệm tĩnh):
- Vị trí: Giữa các bề mặt không chuyển động như nắp và thân xi lanh.
- Loại điển hình: O-ring, gasket, backup ring (chống tràn O-ring).
- Vật liệu: NBR, FKM, EPDM tùy môi trường và dầu thủy lực.
Bạc Dẫn Hướng (Guide Ring / Wear Ring)
- Chức năng:
- Định hướng: Giữ chuyển động piston và cần thẳng, không lệch.
- Ngăn tiếp xúc kim loại: Tạo lớp đệm giảm ma sát, tăng tuổi thọ.
- Vị trí:
- Trên piston: Hướng dẫn chuyển động trong ống.
- Trong nắp xi lanh: Dẫn hướng cần piston đi qua nắp.
| Vật liệu | Đặc điểm nổi bật | Ứng dụng phổ biến |
|---|---|---|
| Phenolic Resin (sợi vải tẩm nhựa) | Nhẹ, độ bền cao, chịu mài mòn | Xi lanh công nghiệp |
| PTFE (Teflon) | Ma sát thấp, kháng hóa chất | Máy cần độ chính xác cao |
| Nhựa POM / PA | Bền, chịu mài mòn, độ cứng tốt | Nhiều loại xi lanh công nghiệp, dân dụng |
| Bronze (Đồng hợp kim) | Chịu tải lớn, tự bôi trơn, bền trong môi trường khắc nghiệt | Xi lanh tải nặng, áp suất cao |
4. Bộ Nguồn Thủy Lực (Hydraulic Power Unit)
Mặc dù không nằm trong xi lanh, bộ nguồn là nơi cấp và phân phối dầu để xi lanh hoạt động. Gồm các thành phần:
- Thùng dầu thủy lực
- Bơm thủy lực (truyền động bằng motor điện)
- Hệ thống van: phân phối, an toàn, điều khiển lưu lượng
- Ống và khớp nối thủy lực
- Tủ điều khiển (trong hệ thống tự động)
Bộ phận chịu ma sát trực tiếp giưa vỏ xy lanh và piston, tăng độ kín giữa các khe hở tránh thất thoát dầu.
Theo hình vẽ ta có thể hình dung nguyên lý làm việc rất đơn giản.
Khi chất lỏng thủy lực A được cung cấp vào thì tác động vào thanh Piston di chuyển tuyến tính (bên phải hình) và ngược lại,
khi chất lỏng B được cung cấp thì thanh Piston di chuyển ngược lại và có thể về vị trí ban đầu hoặc tùy vào mục đích sử dụng.
Có bao nhiêu LOẠI XI LANH THỦY LỰC?
Hiện nay, trên thị trường có rất nhiều loại ty ben thủy lực.
Việc phân chia có thể dựa trên chiều tác động lực, phụ thuộc yếu tố công việc…
Xi lanh thường được phân ra hai nhóm cơ bản:
- Xi lanh tác động một phía (hay còn gọi là xi lanh một chiều)
- Xi lanh tác động hai phía (hay còn gọi là xi lanh hai chiều)
Xilanh thủy lực một chiều:
Ta dễ dàng nhận thấy Ben thủy lực một chiều chỉ tạo ra lực đẩy một phía,
thường là phía thò của cần Ty thủy lực, nhờ cấp dầu thủy lực có áp suất vào đuôi xi lanh.
Loai Xi Lanh Thuy Luc Mot chieu
