Xi Mạ Ty Ben Thủy Lực Là Gì?
Xi mạ ty ben thủy lực là quá trình phủ lớp crom cứng hoặc tổ hợp Ni-P-Cr³⁺ lên bề mặt cán piston (ty ben) của xi lanh thủy lực, nhằm tăng độ cứng bề mặt lên 60–70 HRC, chống mài mòn và ăn mòn, kéo dài tuổi thọ thiết bị trong môi trường công nghiệp nặng.

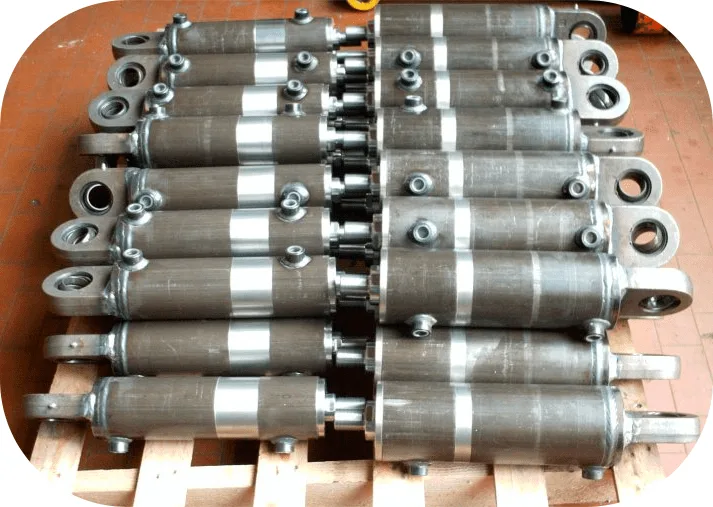

Ty ben thủy lực (cán piston, rod thủy lực) là bộ phận cơ khí chuyển đổi sức mạnh từ chất lỏng áp suất cao thành chuyển động tịnh tiến. Dầu thủy lực điền đầy khoang xi lanh → áp lực đẩy piston và cán piston ra ngoài hoặc thu về → truyền lực cho kết cấu máy móc bên ngoài. Đây là bộ phận chịu mài mòn và ăn mòn khắc nghiệt nhất trong toàn hệ thống.
Trong công nghiệp nặng — nâng hạ container cảng biển, cơ cấu giàn khoan dầu khí, máy ép nhựa, máy uốn thép — ty ben thủy lực phải chịu đồng thời tải trọng cơ học lớn, ma sát liên tục với phớt dầu và tác động ăn mòn từ môi trường.
Để nâng một cấu kiện như container ngoài cảng trọng lượng 20 tấn, thủy lực là giải pháp kinh tế và mạnh mẽ nhất. Bề mặt ty ben không được bảo vệ đúng cách sẽ trầy xước, gỉ sét và rò rỉ dầu trong thời gian ngắn — đó là lý do xi mạ crom cứng và công nghệ Ni-P-Cr³⁺ trở thành tiêu chuẩn bắt buộc.
Các Phương Án Xi Mạ Ty Ben 2025
Năm 2025 có hai nhóm giải pháp chính: (1) Mạ crom cứng Cr⁶⁺ truyền thống — kinh tế, phổ biến; và (2) Tổ hợp Ni-P 20µm + Crom Cứng Cr³⁺ — công nghệ cao, kháng muối 1450h, dành cho môi trường dầu khí và tàu biển.
Phương án 1 — Mạ Crom Cứng Truyền Thống
Phù hợp đại đa số ty ben trong các nhà máy sản xuất công nghiệp thông thường:
- Ty ben thông dụng: 20–30 µm, dung sai h7
- Ty ben vận hành liên tục (≥1 lần/phút): 60–80 µm, độ cứng >60 HRC
- Ưu điểm: Chi phí thấp, thực hiện 3–5 ngày
- Hạn chế: Lớp mạ có nứt tế vi — kháng ăn mòn kém hơn công nghệ 2025
Phương án 2 — Tổ Hợp Ni-P + Cr³⁺ (2025)
Tổ hợp hai lớp phủ bổ sung cho nhau, được kiểm chứng bằng Test Phun Muối ASTM B117 tại 1450 giờ không gỉ sét:
- Ni-P (Niken-Phốt pho) 20 µm — phủ kín hoàn toàn, cách biệt môi trường
- Crom Cứng Cr³⁺ 15–20 µm — độ cứng 800–1050 HV
- Nung 450°C × 8h — Ni-P khuếch tán 5–10 µm vào nền thép, liên kết bền vĩnh cửu
Trong cả hai phương án, cơ chế mạ điện đều là: ion Cr⁶⁺ (truyền thống) hoặc Cr³⁺ (CN 2025) bị khử thành Cr⁰ tại cathode. Công nghệ Cr³⁺ thân thiện môi trường hơn vì dung dịch mạ ít độc, phù hợp xu hướng ECHA/RoHS 2025.
Crom Cứng Truyền Thống vs. Ni-P-Cr³⁺
Công nghệ Ni-P-Cr³⁺ bền gấp 5 lần về kháng ăn mòn, chi phí cao hơn 40–60% và thời gian sản xuất dài hơn. Lựa chọn phụ thuộc vào môi trường làm việc và chu kỳ bảo trì của thiết bị.
| Tiêu chí | Mạ Crom Cứng Cr⁶⁺ | Tổ hợp Ni-P-Cr³⁺ 2025 |
|---|---|---|
| Độ cứng bề mặt | 62–68 HRC | 60 HRC (800–1050 HV) |
| Kháng ăn mòn muối | ~200–400h | 1450h (gấp 5 lần) |
| Vi nứt bề mặt | Có — điểm xâm nhập ăn mòn | Không — Ni-P che phủ hoàn toàn |
| Thân thiện môi trường | Cr⁶⁺ — hạn chế ECHA | Cr³⁺ — tuân thủ RoHS |
| Chi phí | Thấp | Cao hơn ~50% |
| Thời gian sản xuất | 3–5 ngày | 7–10 ngày |
| Phù hợp cho | Nhà máy, máy ép, máy công nghiệp | Giàn khoan, tàu biển, cảng, hoá chất |
| Bảo hành TLS | 12 tháng | 5 năm |
Hạn Chế Của Công Nghệ Ni-P-Cr³⁺ 2025
Không phải thiết bị nào cũng cần công nghệ 2025. Bể Ni-P khó ổn định, dây chuyền phải khép kín, chi phí đầu tư cao — phù hợp nhất cho ty ben môi trường biển/dầu khí với chu kỳ bảo trì 10–15 năm.
- Dây chuyền vận hành khép kín — chi phí đầu tư ban đầu rất cao
- Bể Mạ Ni-P khó ổn định — đòi hỏi kỹ sư chuyên môn sâu, kiểm tra liên tục
- Lớp Cr³⁺ phải thực hiện ngay sau Ni-P (trong 4 giờ) — nếu gián đoạn, sản phẩm dễ tách nền
- Nung 450°C × 8h — cần nhiều lò nung để xử lý nhiều mẻ/ngày, phát sinh chi phí xây dựng lò
- Chỉ kinh tế cho ty ben môi trường biển, dầu khí, hóa chất — nhà máy thông thường dùng mạ crom cứng truyền thống là đủ
Quy Trình Xi Mạ Ty Ben Tại Thủy Lực Sài Gòn
Quy trình 7 bước — từ tiếp nhận đến nghiệm thu có biên bản — đạt độ chính xác ±0,01 mm, dung sai h7, tiêu chuẩn AMS 2460 và ASTM B650.
Tiếp nhận & kiểm tra
Đo kích thước thực tế, đánh giá mức độ hư hỏng (trầy xước, gỉ sét, cong vênh), lập biên bản tình trạng ban đầu.
Xử lý cơ khí
Tiện bỏ lớp mạ cũ và phần kim loại mài mòn. Kiểm tra độ thẳng, độ tròn. Ty bị cong >0,3mm/m → khuyến cáo thay mới.
Tẩy rửa hóa học
Tẩy dầu mỡ, làm sạch siêu âm, hoạt hóa bề mặt bằng axit — bước này quyết định độ bám dính lâu dài.
Xi mạ Ni-P (CN 2025)
Mạ Niken-Phốt pho 20 µm không dòng điện (electroless). Phủ kín hoàn toàn mọi bề mặt, kể cả các rãnh sâu.
Xi mạ Crom Cứng Cr³⁺
Mạ điện crom tam hóa trị 15–20 µm ngay trong 4 giờ sau Ni-P. Độ cứng đạt 800–1050 HV.
Nung liên kết (CN 2025)
Nung toàn bộ ty ben 450°C trong 8 giờ liên tục. Ni-P khuếch tán 5–10 µm vào nền thép — liên kết kim loại học siêu bền.
Mài bóng & nghiệm thu
Mài tròn vô tâm ±0,01 mm, dung sai h7, Ra ≤0,2 µm. Đo độ cứng HRC, đo dày lớp mạ. Lập biên bản nghiệm thu, bàn giao.
4 Nguyên Nhân Ty Ben Thủy Lực Bị Hỏng Phổ Biến Nhất
Trầy xước bề mặt là triệu chứng, không phải nguyên nhân. Bốn nguyên nhân gốc rễ dưới đây chiếm hơn 90% trường hợp sửa chữa tại Thủy Lực Sài Gòn.
Đường kính không đồng đều
Ty ben có chỗ lớn chỗ nhỏ → ma sát cục bộ tại điểm đường kính lớn → trầy xước lan rộng theo chu kỳ vận hành.
Ty ben bị cong do quá tải
Lực ngang vượt thiết kế → ty cong → mỗi chu kỳ tịnh tiến đều cà vào nắp chặn → trầy xước một chiều, rò rỉ dầu nặng.
Chắn bụi (wiper seal) hỏng
Phớt gạt bụi mòn → bụi cát bám bề mặt ty hoặc kẹt trong phốt dầu → vết cào nhuyễn theo vòng, gây rò rỉ từng bước.
Nắp chặn xi lanh biến dạng
Tháo lắp không đúng kỹ thuật → nắp chặn méo → tạo điểm tiếp xúc sắc → trầy xước dạng vệt thẳng dọc theo ty ben.
Nếu ty bị cong >0,3mm/m, gỉ sét ăn sâu >30% tiết diện, hoặc đường kính mòn quá 2mm — chi phí phục hồi vượt 60% giá ty mới. Kỹ sư TLS sẽ tư vấn minh bạch, không khuyến khích phục hồi khi không kinh tế.
Dịch Vụ Xi Mạ Ty Ben Cho Từng Ngành
Từ máy ép nhựa, máy uốn thép đến giàn khoan dầu khí ngoài khơi — TLS cung cấp giải pháp phù hợp từng môi trường, tối ưu chi phí và tuổi thọ thiết bị.
| Ngành / Ứng dụng | Loại ty ben | Giải pháp khuyến nghị |
|---|---|---|
| Máy ép nhựa, máy uốn thép | Ø50–200 mm, chu kỳ cao | Crom cứng Cr⁶⁺ 60–80 µm |
| Xe nâng, xe tải nặng | Ø40–120 mm, ngoài trời | Crom cứng 30–50 µm |
| Máy công trình (đào, ủi) | Ø80–250 mm, bùn đất | Crom cứng 50–80 µm |
| Nhà máy hoá chất, xi măng | Bất kỳ, môi trường ăn mòn | Ni-P 20 µm + Crom 30 µm |
| Cảng biển, tàu viễn dương | Ø100–500 mm, muối cao | Ni-P-Cr³⁺ 2025 |
| Giàn khoan dầu khí ngoài khơi | Ø120–1000 mm, bảo trì 10–15 năm | Ni-P-Cr³⁺ 2025 |
Ngoài xi mạ, dịch vụ phục hồi xi lanh thủy lực của TLS bao gồm thay thế phớt dầu (oil seal), phớt gạt bụi và toàn bộ kit seal — đảm bảo hệ thống thủy lực hoạt động hoàn hảo sau khi bàn giao.
Tại Sao Chọn Thủy Lực Sài Gòn?
Thủy Lực Sài Gòn (thành lập 2003, MST 0312239033) — xưởng xi mạ crom cứng công nghiệp TP.HCM với năng lực xử lý ty ben đường kính tối đa 3.000 mm × dài 15 m × nặng 7.000 kg. Tỷ lệ thành công 99,9%, bảo hành lên đến 5 năm, báo giá trong 2 giờ.
| Thông số năng lực | Giá trị |
|---|---|
| Đường kính ty ben tối đa | 3.000 mm |
| Chiều dài tối đa | 15.000 mm (15 m) |
| Trọng lượng tối đa | 7.000 kg |
| Công suất bể mạ chính | 20.000 A |
| Bể phụ | 4 bể × 8.000 A |
| Độ chính xác sau mài | ±0,005 mm |
| Tiêu chuẩn áp dụng | AMS 2460, ASTM B650, ISO 2768, ASME Weld |
| Báo giá | 2 giờ sau khi nhận thông số |
| Bảo hành tiêu chuẩn | 12 tháng |
| Bảo hành CN 2025 | 5 năm |
Xưởng sản xuất chính tại 900 Quốc Lộ 1A, Bình Trị Đông A, Bình Tân, TP.HCM và xưởng vệ tinh tại KCN Tân Đông Hiệp B, Dĩ An, Bình Dương.
Thông Tin Cần Cung Cấp Để Nhận Báo Giá
Gọi trực tiếp 0903.863.762 hoặc nhắn ảnh/bản vẽ qua Zalo. Báo giá trong 2 giờ, kỹ sư phản hồi ngay kể cả cuối tuần và ngày lễ.
| # | Thông tin cần cung cấp | Ví dụ |
|---|---|---|
| 1 | Đường kính ty ben (mm) | Ø80 mm |
| 2 | Chiều dài ty ben (mm) | 1.200 mm |
| 3 | Yêu cầu độ dày lớp mạ (µm) | 30–50 µm |
| 4 | Yêu cầu độ cứng / dung sai | 65 HRC, h7 |
| 5 | Môi trường hoạt động | Nhà máy / cảng biển / dầu khí |
| 6 | Tình trạng hiện tại | Trầy xước / gỉ sét / mới sản xuất |
| 7 | Số lượng & thời gian cần | 3 cây, cần trong 5 ngày |
FAQ — Xi Mạ Ty Ben Thủy Lực
Xi mạ ty ben thủy lực là gì?
Công nghệ Ni-P-Cr³⁺ khác gì mạ crom cứng truyền thống?
Độ dày lớp xi mạ ty ben bao nhiêu là tiêu chuẩn?
Ty ben bị trầy xước có mạ lại được không?
Thời gian hoàn thiện xi mạ ty ben mất bao lâu?
Khi nào không nên xi mạ mà nên thay mới ty ben?
Thủy Lực Sài Gòn có bảo hành xi mạ ty ben không?
Yêu Cầu Báo Giá Xi Mạ Ty Ben
Kỹ sư Thủy Lực Sài Gòn phản hồi trong 2 giờ — 24/7 kể cả ngày lễ và cuối tuần.
