Hướng dẫn lựa chọn 3 loại nòng xi lanh thủy, nòng ben phổ biến tại thị trường Việt Nam- Báo giá chi tiết năm 05/2025.
Nòng xi lanh thủy lực (hay còn gọi là nòng ben, ống ben, hydraulic cylinder barel hoặc honed tube) là ống thép đúc liền mạch (seamless steel tube) sau đó được gia chính xác bề mặt bên trong để sử dụng làm vỏ xi lanh thủy lực.
Đặc điểm chung của nòng xi lanh thủy lực công nghiệp.
- Toàn bề mặt hoạt động bên trong nòng đồng nhất, không bị rỗ mọt hoặc trầy xước cục bộ.
- Chứa piston và dầu thủy lực.
- Chịu áp lực nội (160–350 bar). Thậm chí có những loại lên đến 700 bar.
- Đảm bảo chuyển động tuyến tính mượt mà (ma sát thấp). Đồng tâm và giới hạn sai số thấp ( < 0.02 mm).
- Độ nhám bề mặt thấp Ra < 0.4 µm.
- Đảm bảo ma mát thấp, kín khí, tuổi thọ cao.
Trên thị trường Việt nam nói riêng và thị trường thế giới nói chung có 3 loại nòng xi lanh thủy lực phổ biến như sau.
1. Các loại nòng xi lanh thủy lực chế tạo sẵn.
Đây là loại nòng xi lanh thủy lực phổ biến nhất. Loại này được chế tạo từ các ống thép đúc thương là mác thép ST52 với đường kính danh nghĩa bên trong nòng xi lanh là 40-45-55 đến 200. Và độ dày từ 5 đến 20 mm mỗi bên.
Đặc điểm nòng xi lanh thủy lực chế tạo sẵn.
Các nòng ben thủy lực chế tạo sẵn có đường kính phổ thông là từ phuy 40 đến phuy 130, và chiều dài phổ biến từ 5 đến 7 mét. Các loại nòng này thường dài theo khổ ống thép đúc được sản xuất sẵn.
Một số loại nòng xi lanh có kích thước lớn hơn từ D 130 trở lên đến D 200, thì chiều dài sẽ hạn chế lại, khoảng từ 3 mét đến 4 mét.
Quy trình chế tạo các loại nòng xi lanh có sẵn:
Nhà sản xuất sử dụng các ống thép đúc sẵn liền mạch để tiến hành gia công bên trong ống thép trên máy khoan doa nòng xi lanh chuyên dụng.
Đây là thiết bị gia công lỗ sâu, kết hợp giữa khoan, doa và miết cho nòng xi lanh, đáp ứng các thông số kỹ thuật về độ sai lệch kích thước và độ bóng bề mặt.
Tiêu chuẩn gia công: ISO H7/H8/H9, độ cứng bề mặt < 30 HRC.
Thép kết cấu cacbon thấp – trung bình (ST52 / S355 / E355)
Tiêu chuẩn:
- EN 10297-1
- EN 10305-1
Thành phần hóa học điển hình (S355 / E355):
- C: 0.20 – 0.22%
- Mn: 1.0 – 1.6%
- Si: ≤ 0.55%
Cơ tính:
- Giới hạn chảy: ≥ 355 MPa
- Độ bền kéo: 470 – 630 MPa
- Độ giãn dài: ≥ 22%
- Độ cứng: ~ 140 – 180 HB.
2. Nòng xi lanh thủy lực gia công.
Đối với các loại nòng xi lanh thủy lực đặt gia công là những loại không có sẵn trên thị trường.
Các dòng này đặc trưng bới các thông số chế tạo như sau:
- Kích thước không có sẵn, hoặc không phổ biến:
Những loại nòng xi lanh thay thế cho các dòng máy được chế tạo từ Châu Âu, hoặc Châu Mỹ thường sử dụng thang đo hệ INCHES. Trên thị trường thường ít sử dụng, nên để thay thế các loại này yêu cầu nhà cung cấp phải đặt các đơn vị chế tạo nòng xi lanh gia công.
- Những loại nòng xi lanh có độ dày ống thép lớn chịu lực nén dọc.
Các sản phẩm xi lanh thủy lực yêu cầu nòng xi lanh phải cứng vững với độ dày trên 20mm thì thường phải đặt đơn vị gia công nòng xi lanh thiết kế chế tạo. Vì những dòng này chịu lực nén dọc và cần độ cứng vững cũng như phải sử dụng ở áp suất cao.
- Những loại nòng xi lanh mà trên đó có nhiều kích thước khác nhau dùng để chế tạo bắt vào bệ máy.
Đây cũng là 1 trong những loại nòng ben cần phải gia công. Vì có những vị trí trên nòng xi lanh yêu cầu kích thước trong 1 khoảng dài 20-50 mm nhưng lại có đường kính lớn hơn hẳn, đôi khi gấn 2 lần đơn vị nòng xi lanh phổ thông. Các loại này đều phải đặt chế tạo.
- Nòng xi lanh thủy lực bằng vật liệu đặc biệt.
Như đã biết, mỗi mác thép đều có một cơ tính khác nhau. Và trong mỗi môi trường hoạt động đều yêu cầu tính chất về cơ tính cũng như kháng ăn mòn hay không được hấp thụ từ tính.
Đối với các dòng nòng xi lanh thủy lực, nòng ben bằng gang, thép 2083, nòng xi lanh bằng inox 316, 314 sử dụng cho ngành Y tế và thực phẩm.
Hay các chủng loại nòng xi lanh thủy lực bằng Inconel 625 đều phải đặt gia công.
Ưu điểm: Linh hoạt, đáp ứng đúng yêu cầu kỹ thuật theo thiết kế từ nhà sản xuất máy móc.
Nhược điểm: Thời gian chế tạo lâu hơn (7 – 25 ngày), giá cao hơn 30-80% so với loại sẵn.
3. Nòng xi lanh thủy lực đặc chủng:
Một số loại xi lanh thủy lực có kết cấu chuyên biệt đặc trưng sử dụng cho các dòng máy đặc chủng.
Đặc tính của dòng nòng xi lanh thủy lực này là cần phải thiết kế và tối ưu về gia công, lắp đặt.
Những mặt hàng chuyên dụng này cần phải được tính toán thiết kế hết sức phức tạp và đòi hỏi đơn vị chế tạo phải có đủ thiết bị và dụng cụ đo kiểm đáp ứng chuẩn cho mặt hàng này.
Ngoài kết cấu chuyên biệt thì một vài đặc điểm khác về cơ tính, vật liệu, quy trình cũng rất nghiêm ngặt. Có thể nói những dòng nòng xi lanh này sử dụng ở môi trước cực kỳ khắc nghiệt như: Lò phản ứng hạt nhân, vũ khí quân dụng, hay các môi trường khai khoáng sâu trong lòng đất…
Quy Trình Chế Tạo Ống ben Thủy Lực ( Nòng Xi Lanh thủy lực) tại công ty Thủy Lực Sài Gòn.
Các phôi thép sau quá trinh đúc cán được định hình. Được Thủy Lực Sài Gòn nhập về kho lưu trữ chế tạo.
Tùy vào đặc trưng của các phôi thép để chúng ta tiến hành gia công chế tạo Nòng Xi lanh thủy lực theo các bước sau:
Gia công Thô Nòng Xi lanh thủy lực:
Là phương pháp gia công giảm kích thước đến gần ngưỡng yêu cầu.
Nguyên công Gia Công Nòng Xi Lanh thủy lực có thể kể đến như:
Khoan lỗ nòng ống ben, hàn tháp mặt bích, mặt định vị.
Gia công Phay định hình, phay cơ cấu lắp đặt, lỗ ắc…
Gia công lỗ trong định hình kích thước
Gia công biên dạng 2 mặt đầu cuối nòng ben thủy lực.
Phương Pháp gia Công Tinh Nòng Ống Xi lanh thủy lực:
Gia công tinh Nòng Ống xi lanh Thủy lực bao gồm:
Gia công mài tròn lỗ trong.
Gia công biên dạng chuẩn xác 2 mặt biên chế tạo đúng hành trình lắp ghép.
Gia công các mặt cơ khí lắp ghép seal phốt dẫn hướng thủy lực, các vị trí ghép mí cho xi lanh thủy lực.
Gia công phủ các lớp hợp kim hay xi mạ crom cứng nòng ben thủy lực.

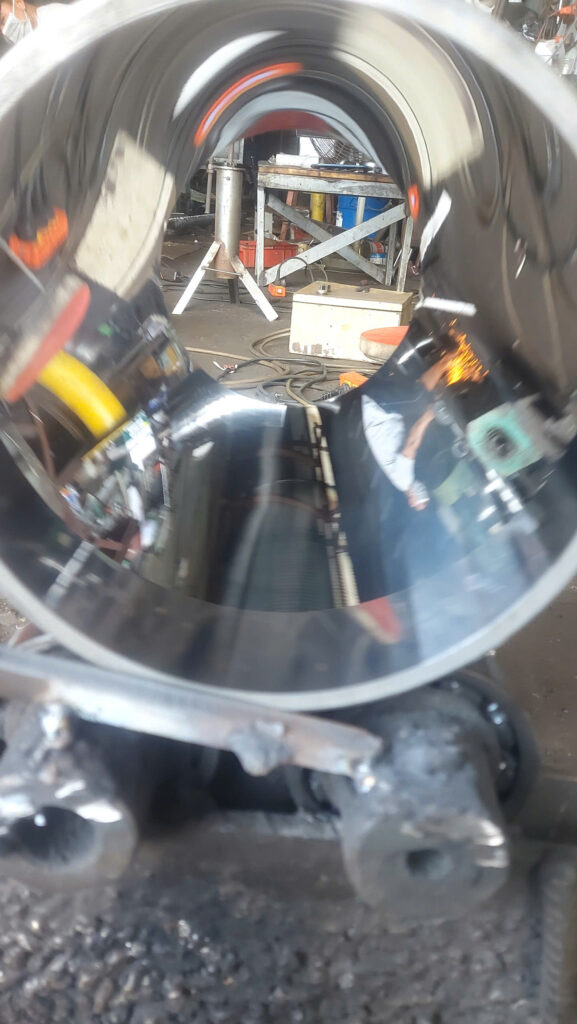

Thủy Lực Sài Gòn nhận gia công siêu tinh các loại nòng xi lanh thủy lực, nòng Spindle, các cấu kiện cơ khí dạng ống dài với độ chính xác < 0.02 mm, độ bóng gương Ra<0.001 um.
Thông Số Kỹ Thuật Nòng Xi Lanh thủy Lực ( Ống Ben):
Sau các nguyên công về gia công thô, gia công tinh nòng xi lanh phải đạt các thông số tiêu chuẩn:
- Nòng Ben Đat chuẩn Dung Sai lỗ trong: ISO H8, ISO H7, ISO H9
- Đồng Tâm: Nòng Xi Lanh Có độ Lệch tâm < 0.02 mm.
- Độ Nhám bóng bề mặt: Ra< 0.3 um.
- Độ Cứng bề Mặt Nòng trong ống: 50 HRC Min
- Độ lệch chiều dài : L ± 0.5 mm.
- Các sai lêch Hành Trình xi Lanh: 0.5mm.
Công Ty Gia công Chế Tạo Nòng Ống Ben Thủy Lực ( Nòng xi Lanh Thủy Lực) Tại Việt Nam:
Thủy lực sài gòn là đơn vị CƠ KHÍ CHÍNH XÁC, XI MẠ CROM CỨNG, BẢO TRÌ MÁY THIẾT BỊ CÔNG NGHIỆP.
Gia Công Chế Tạo mơi, Sửa chữa Xi Lanh Thủy Lực, Vỏ ben, nòng Vale (Van)
Dịch vụ làm mới, sửa chữa ống ben thủy lực ( ống xi lanh thủy lực , vỏ ben thủy lực, carbon steel tube ) tại thủy lực Sài Gòn
Đối với vỏ ben thủy lực chúng ta Quan tâm đến các thông số sau:
- Đường kính ngoài Nòng Xi Lanh thủy Lực.
- Đường kính trong nòng Xi Lanh Thủy Lực.
- Áp Suất làm việc của xi lanh thủy lực.
Dịch Vụ Gia công nòng ống Ben ( Nòng Xi Lanh Thủy lực) tại công ty chúng tôi:
- Chế tạo nòng xi lanh thủy lực ( Ống ben, Vỏ ben) theo thông số yêu cầu:
- Od-OD: Quy cách nòng xi lanh thủy lực từ 30mm đến 1200 mm.
- Độ Dày nòng Xi lanh thủy lực yêu cầu từ 7.5mm đến 300mm.
- Lớp phủ crom cứng: 100 µm ~ 350 µm.
- Độ cứng Bề Mặt Nòng ống ben từ 50 HRC – 67 HRC
Chế Tạo Nòng Xi Lanh Thủy Lực đặc Biệt:
Nòng Xi Lanh Vuông, Nòng ống Ben thủy lực dày, Nòng Xi lanh đặc biệt. Nòng Xi lanh Thép tốt.
Các loại nòng Xi lanh chịu Lực, Nòng ben chịu áp suất cao.
Nguyên nhân hư hỏng ống ben thủy lực :
Trong thực tế sản xuất, một số thiết bị nòng ben trong quá trình sử dụng bị hư hỏng là điều hiển nhiền. Vấn đề hư hỏng có thể xảy ra do va đập, vận hành sai, tháo lắp sai… dẫn đến tình trạng:
- Vỏ Ben ( Võ xi lanh thủy lực) bị trầy xước, rỗ bề mặt.
- Seal phớt thủy lực trong quá trình sử dụng bị mòn, đứt gãy, nứt.
- Piston thủy lực bị cào xước.
- Khớp nối vặn ren bị cong vênh hoặc cháy ren.
Sửa chữa ống ty ben thủy lực tại Thủy Lực Sài Gòn
- Công ty Thủy Lực Sài Gòn chuyên sửa chữa các loại ty ben như:
Ty ben trong ngành CƠ GIỚI THỦY LỰC:
- Xe Đào
- Xe Cuốc
- Máy Xúc
- Máy ủi
- Xe nâng
- Xe cẩu
- Máy đóng cọc
- Máy khoan cọc nhổi
- Ty Búa rung, Búa Khoan cọc nhồi
- Ty ben cần cẩu
Ty ben các loại đặc biệt
- Xe Doosan – Deawoo
- Xe Hitachi
- Xe Huyndai
- Xe Kato
- Xe Komatsu
- Xe Liugong
- Xe Lonking
- Xe Sumitomo
- Xe CATERPILLA
- Xe KOBELCO
Các Loại ống Ben Thủy Lực thông dung ( Nòng Xi lanh thủy lực thông dụng)
Các loại Ống ben thông dụng là các dòng Nòng ben có kích thước từ 30 đến 200.
Với độ dày từ 7.5mm đến 15 mm.
Một số Nòng ben độ dày lớn hơn: 17.5- 20 mm chịu được áp suất tốt hơn.
Các loại ống xi lanh phổ biến:
Nòng xi lanh đường kính Hệ Mét các loại ống: 30,35,40,45,50,55…. đến 200
Với độ dày từ 5 đến 20mm.
Các loại ông ben dày:
Ống ben dày hơn có độ dày từ 20-30 mm.
Một số trường hợp đặc biệt nòng xi lanh có độ dày lên đến 150mm.
Quy cách phổ biến đường kinh nòng: 70-80-85-90-95 Đến 600
