Bài viết này cung cấp hướng dẫn kỹ thuật toàn diện về xi mạ crom cứng (hard chrome plating) — từ định nghĩa, tính chất lớp mạ, phân biệt các loại xi mạ kim loại, quy trình 9 bước chuẩn AMS 2460 đến ứng dụng phục hồi thiết bị cơ khí công nghiệp nặng. Số liệu kỹ thuật thực tế từ hơn 23 năm vận hành nhà xưởng xi mạ tại TP.HCM.
Xi mạ crom cứng là gì?
Xi mạ crom cứng (hard chrome plating, industrial chrome plating, tiêu chuẩn AMS 2460 / ASTM B650) là phương pháp mạ điện phân kết tủa lớp crom nguyên chất dày 20–1.000 µm lên bề mặt kim loại nền, đạt độ cứng 600–1.100 HV (55–72 HRC). Mục đích: chống mài mòn, chống ăn mòn và phục hồi kích thước chi tiết máy bị mòn, kể cả mạ crom cứng cho linh kiện máy chính xác.
Phân biệt ngay: xi mạ crom cứng (kỹ thuật, dày 20–1.000 µm) khác hoàn toàn xi mạ crom trang trí (decorative chrome, chỉ dày 0,25–0,5 µm, mục đích thẩm mỹ).
Tính chất lớp mạ crom cứng — 5 đặc điểm vượt trội
Lớp mạ crom cứng có 5 tính chất vượt trội: (1) Độ cứng cực cao 600–1.100 HV (55–72 HRC); (2) Chống mài mòn vượt trội — hệ số ma sát thấp, bề mặt trơn nhẵn; (3) Chịu nhiệt đến 500°C; (4) Chống ăn mòn tốt trong môi trường dầu và khí ẩm; (5) Đặc tính giữ dầu bôi trơn nhờ vết nứt tế vi.
Độ cứng và thang đo
| Thang đo độ cứng | Giá trị lớp mạ crom | So sánh với thép thường (45C chưa tôi) |
|---|---|---|
| Mohs | 8,5 / 10 | Thép S45C ≈ 5–6 Mohs |
| Vickers (HV) | 600–1.100 HV | S45C ≈ 160–200 HV (chưa tôi) |
| Rockwell (HRC) | 55–72 HRC | S45C ≈ 10–15 HRC (chưa tôi) |
| Brinell (HB) | Tương đương 700–900 HB | S45C ≈ 170–210 HB |
Khả năng chịu nhiệt và chống ăn mòn thực tế
- Chịu nhiệt: Giữ nguyên độ cứng và màu sắc đến 500°C. Vận hành liên tục an toàn đến 400°C
- Phòng ẩm 95% RH, 40°C: lớp mạ >25 µm không rỉ sau 2.000 giờ
- Phun muối NaCl 5%: không rỉ sau 120 giờ (tiêu chuẩn ASTM B117)
- Hơi nước 120°C: không bong, không nứt sau 100 giờ
- Vết nứt tế vi: giữ dầu bôi trơn, giảm ma sát — lợi thế đặc biệt với ty ben và trục cán tốc độ cao

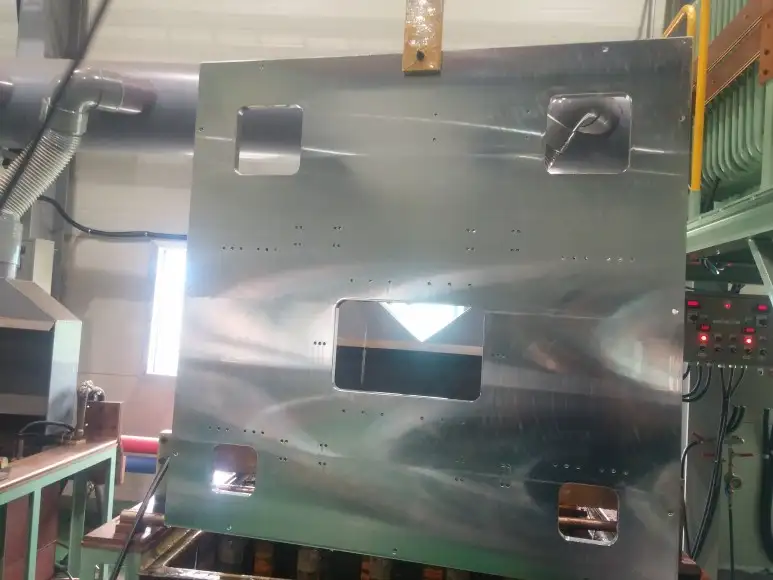

Các mức độ dày lớp mạ theo ứng dụng
| Mục đích xi mạ | Độ dày tiêu chuẩn | Ứng dụng điển hình |
|---|---|---|
| Tăng cứng bề mặt mới | 40–80 µm | Ty ben thủy lực, trục lô cán, piston |
| Nòng xi lanh lòng trong | 40–80 µm | Nòng xi lanh thủy lực, nòng khuôn nhựa |
| Khuôn mẫu ngành nhựa | 80–150 µm | Khuôn đùn nhựa, khuôn thổi, khuôn ép |
| Phục hồi mòn nhỏ | 200–500 µm | Cổ trục, ngõng trục, trục lệch tâm |
| Phục hồi mòn nặng | 500–1.000 µm | Ty ben hỏng nặng, trục cán mòn sâu |
Các loại xi mạ kim loại — so sánh lựa chọn đúng
Thủy Lực Sài Gòn cung cấp 5 loại xi mạ kim loại chuyên dụng: (A) Xi mạ crom cứng — chống mài mòn; (B) Xi mạ niken không điện (ENP) — chống ăn mòn hóa chất; (C) Xi mạ đồng kỹ thuật — bạc trượt tự bôi trơn; (D) Anode hóa cứng nhôm — chi tiết nhôm cần độ cứng cao; (E) Xi mạ đa lớp Đồng–Niken–Crom — bảo vệ tối đa.
| Loại xi mạ | Phương pháp | Độ cứng | Ưu điểm nổi bật | Nhược điểm | Ứng dụng chính |
|---|---|---|---|---|---|
| Crom cứng (Hard Chrome) | Mạ điện phân | 55–72 HRC | Chống mài mòn tốt nhất, dày đến 1mm | Phân bố không đều trên chi tiết phức tạp | Ty ben, trục cán, piston, nòng xi lanh |
| Niken không điện (ENP) | Hóa học (không điện cực) | 45–65 HRC | Đồng đều tuyệt đối, chống ăn mòn hóa chất | Chi phí cao hơn, mỏng hơn crom | Chi tiết ren, nắp xi lanh, van, thiết bị thực phẩm |
| Đồng kỹ thuật | Mạ điện phân | Thấp hơn crom | Tự bôi trơn, dẫn nhiệt tốt, chịu tải nặng | Dễ mài mòn nếu không có dầu | Bạc đỡ, bạc dẫn hướng thủy điện, máy nén khí |
| Anode hóa cứng nhôm | Điện hóa oxy hóa | 60–70 HRC | Tăng cứng nhôm, nhẹ, không thêm trọng lượng | Chỉ áp dụng trên nhôm và hợp kim nhôm | Đồ gá nhôm, vỏ thiết bị, linh kiện hàng không |
| Đa lớp Cu–Ni–Cr | Mạ điện phân nhiều lớp | Crom ngoài cùng | Chống ăn mòn tối đa, bảo vệ toàn diện | Chi phí cao nhất, quy trình phức tạp | Thiết bị offshore, hóa chất, thực phẩm cao cấp |
| Mạ bạc (Silver) | Mạ điện phân | Thấp | Dẫn điện tốt nhất, tiếp điểm điện chất lượng cao | Dễ bị ăn mòn, chi phí cao | Linh kiện điện tử, tiếp điểm điện, RF connector |
Quy trình xi mạ crom cứng 9 bước — tiêu chuẩn AMS 2460
Quy trình xi mạ crom cứng tiêu chuẩn AMS 2460 gồm 9 bước: Kiểm tra sơ bộ → Mài tròn sơ bộ → Đánh bóng cơ học Ra < 0,02 µm → Tẩy dầu hóa học → Tẩy dầu điện hóa → Hoạt hóa bề mặt → Mạ crom điện phân → Đo kiểm tra độ dày/độ cứng → Mài hoàn thiện đạt kích thước bản vẽ.
Kênh YouTube Thủy Lực Sài Gòn — Mài tròn, xi mạ crom cứng, đánh bóng gương tại xưởng 900 QL1A, Bình Tân, TP.HCM
Chi tiết từng bước — kỹ thuật thực tế
BƯỚC 03 Đánh bóng cơ học — quyết định chất lượng lớp mạ
Đây là bước ít xưởng xi mạ đầu tư đúng mức nhưng quyết định hoàn toàn chất lượng lớp mạ crom. Vật mạ bắt buộc phải đạt Ra < 0,02 µm trước khi vào bể mạ — lớp crom chỉ tái tạo bề mặt nền, không thể "che" vết xước.
Thủy Lực Sài Gòn sử dụng máy mài tròn CNC với hạt mài từ thô (80 mesh) → mịn (400 mesh) → phớt vải + nhũ kim cương. Sản phẩm đặc biệt có thể đạt Ra < 0,002 µm (bóng gương, phản chiếu hình ảnh).
BƯỚC 04–05 Tẩy dầu hóa học + điện hóa — hai lớp bảo vệ
Tẩy dầu hóa học: Ngâm trong dung dịch kiềm 60–80°C loại bỏ dầu mỡ gia công cơ khí và tạp chất hữu cơ. Nhiều xưởng bỏ qua bước này — dẫn đến lớp crom bong tróc sau 3–6 tháng.
Tẩy dầu điện hóa: Điện phân trong dung dịch kiềm, khí H₂ sinh ra đẩy bong bóng làm sạch các phân tử dầu bám chắc nhất mà tẩy hóa học không loại hết được. Thiếu bước này, lớp crom không bám đủ độ bền cơ học.
BƯỚC 06 Mạ crom điện phân — thông số kỹ thuật kiểm soát
Bể mạ crom tại Thủy Lực Sài Gòn với công suất 20.000 Ampe (4 bể phụ 8.000A) — lớn nhất khu vực phía Nam. Kiểm soát nghiêm ngặt:
- Nhiệt độ bể mạ: 50–55°C ± 1°C — ảnh hưởng trực tiếp đến độ cứng
- Mật độ dòng điện: 30–60 A/dm² tùy đường kính và độ dày yêu cầu
- Nồng độ CrO₃: 250–280 g/L — giữ ổn định bằng phân tích hóa học định kỳ
- Tỷ lệ CrO₃/H₂SO₄: 100:1 ± 5% — quyết định hiệu suất bám dính
- Thời gian mạ: Tính từ công thức Faraday, kiểm tra độ dày thực sau mỗi 2 giờ
Dấu hiệu xưởng xi mạ kém chất lượng: Bỏ qua bước tẩy dầu điện hóa, không kiểm tra Ra trước mạ, không có biên bản nghiệm thu độ dày và độ cứng. Lớp crom sẽ bong tróc trong 3–12 tháng đầu. Luôn yêu cầu biên bản đo độ dày (µm) và độ cứng (HRC) kèm theo sản phẩm.
Xi mạ crom cứng phục hồi thiết bị cơ khí công nghiệp nào?
Crom cứng phục hồi hiệu quả 8 loại thiết bị cơ khí công nghiệp: (1) Ty ben thủy lực/khí nén bị cào xước; (2) Nòng xi lanh mòn trong; (3) Trục lô cán tôn, nhựa, giấy; (4) Trục chính máy công nghiệp bị mòn cổ trục; (5) Khuôn mẫu ngành nhựa; (6) Piston động cơ và máy nén khí; (7) Bạc dẫn hướng và bạc đỡ; (8) Lõi van thủy lực và van công nghiệp. Chi phí phục hồi chỉ 15–30% mua mới.
1. Xi mạ ty ben thủy lực và cần xi lanh (Piston Rod)
Đây là ứng dụng phục hồi phổ biến nhất. Cần xi lanh (ty ben) bị cào xước, ăn mòn điện hóa, hoặc mòn nhỏ làm seal rò dầu. Xem thêm: phục hồi ty ben máy chấn ép thủy lực và quy trình sản xuất ty thủy lực. Giải pháp:
- Vết xước sâu < 0,2mm — mài nhẹ → mạ crom 60–80 µm → mài hoàn thiện: phục hồi hoàn toàn
- Mòn đều 0,2–0,8mm/bên — mạ crom phục hồi kích thước 400–800 µm → mài về kích thước bản vẽ
- Mòn > 1mm/bên — đánh giá chế tạo mới cần piston, không nên mạ quá dày
2. Trục lô cán — tôn, nhựa, giấy, cao su, in ấn
Trục lô cán (rulo) sau thời gian vận hành bị mòn không đều, mất bóng, rỗ bề mặt. Xi mạ crom cứng phục hồi và tăng tuổi thọ trục lô gấp 3–5 lần so với thép thường. Xem chi tiết xi mạ bề mặt trục cán, lô cán, con lăn cán:

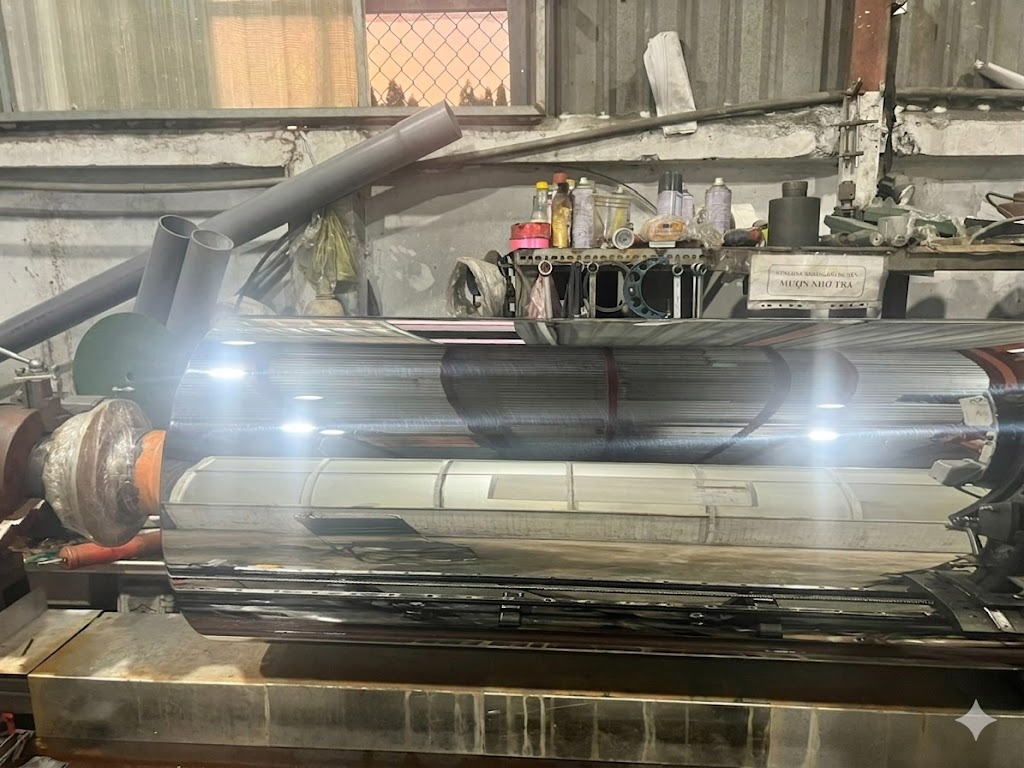

- Trục cán màng nhựa PET/HDPE: xi mạ crom → đánh bóng gương trục cán màng nhựa Ra < 0,001 µm
- Trục cán tôn nguội: crom cứng 65 HRC, Ra < 0,2 µm, đồng tâm ±0,005mm
- Trục in ấn: crom trang trí + kỹ thuật, lưới in trên nền crom
- Trục cán cao su: crom nhám tạo ma sát kiểm soát, Ra 0,4–1,6 µm
3. Khuôn mẫu ngành nhựa & nòng máy đùn nhựa — đùn, thổi, ép
Lớp mạ crom trên khuôn mẫu ngành nhựa mang lại 3 lợi ích thiết thực:
- Chống dính: nhựa tháo khuôn dễ dàng — giảm thời gian chu kỳ ép 15–20%
- Chịu mài mòn: nhựa PVC, PC, PA chứa hạt độn mài mòn mạnh — crom 65 HRC chịu được (xem nguyên nhân hư hỏng máy ép đùn nhựa)
- Chịu nhiệt: khuôn đùn nhựa 250–350°C — crom giữ tính năng đến 500°C
4. Các thiết bị cơ khí khác được phục hồi bằng xi mạ crom cứng
| Thiết bị cơ khí | Lỗi thường gặp | Giải pháp | Độ dày mạ |
|---|---|---|---|
| Ty ben thủy lực/khí nén | Xước, ăn mòn, mòn làm rò seal | Mài + xi mạ crom + mài hoàn thiện | 60–500 µm |
| Nòng xi lanh thủy lực | Mòn lòng trong, cào xước | Doa + mạ crom lòng trong + mài tròn | 40–80 µm |
| Trục lô cán tôn/nhựa | Mòn không đều, rỗ bề mặt | Mài tròn + mạ crom + đánh bóng gương | 60–200 µm |
| Trục chính máy CNC | Mòn cổ trục, ngõng trục lắc | Mạ crom phục hồi kích thước cổ trục | 200–600 µm |
| Khuôn đùn nhựa | Mòn bề mặt, bị dính nhựa | Mạ crom cứng + đánh bóng gương | 80–150 µm |
| Lõi van thủy lực | Mòn, rò rỉ nội bộ | Mài + mạ crom cứng trực tiếp | 40–100 µm |
| Trục vít máy ép nhựa | Mòn vít tải, cổ trục mòn | Mạ crom phục hồi + nhiệt luyện | 200–800 µm |
| Bi cầu công nghiệp | Tróc rỗ bề mặt | Mạ crom siêu bóng Ra < 0,01 µm | 20–60 µm |

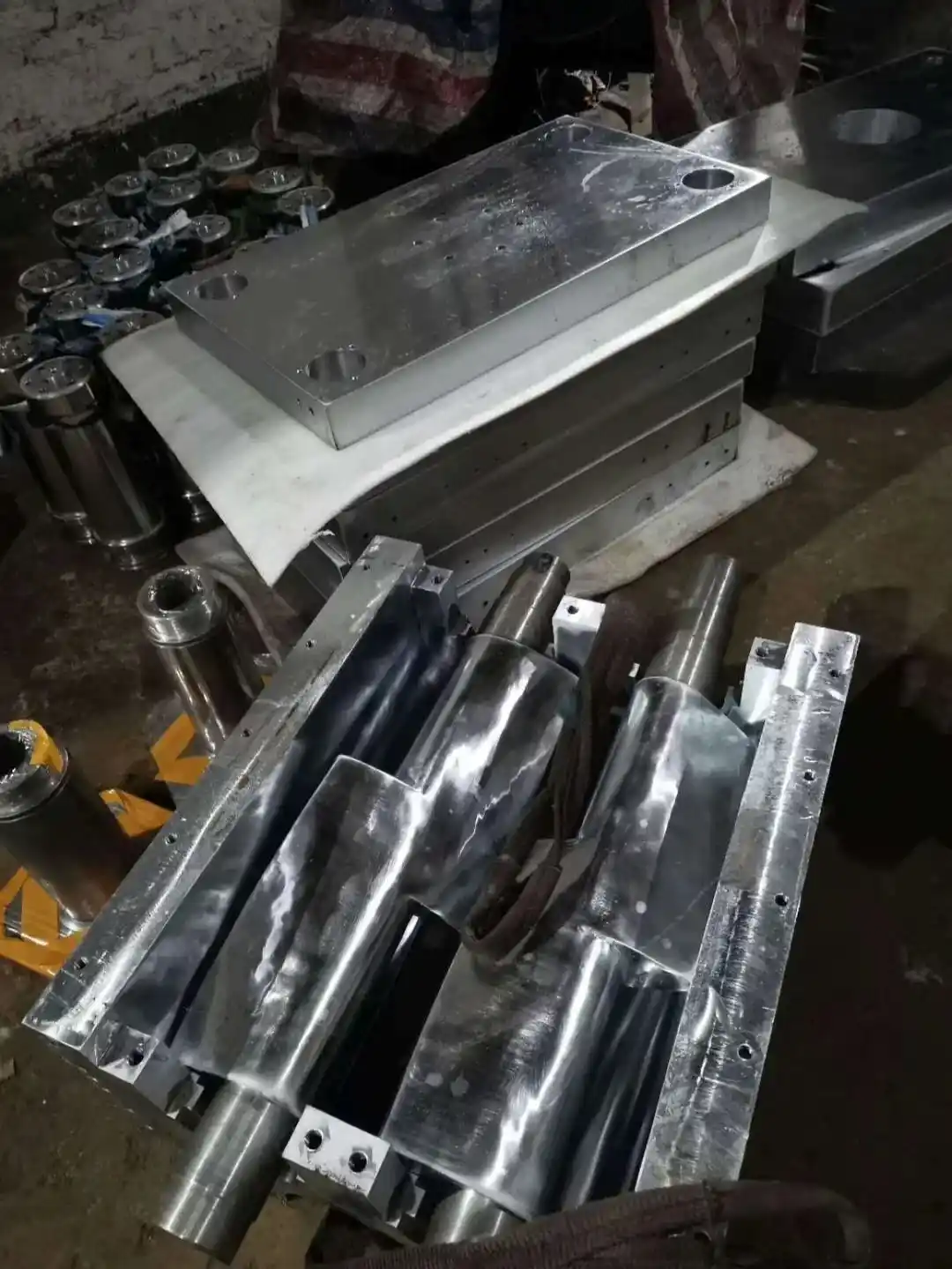

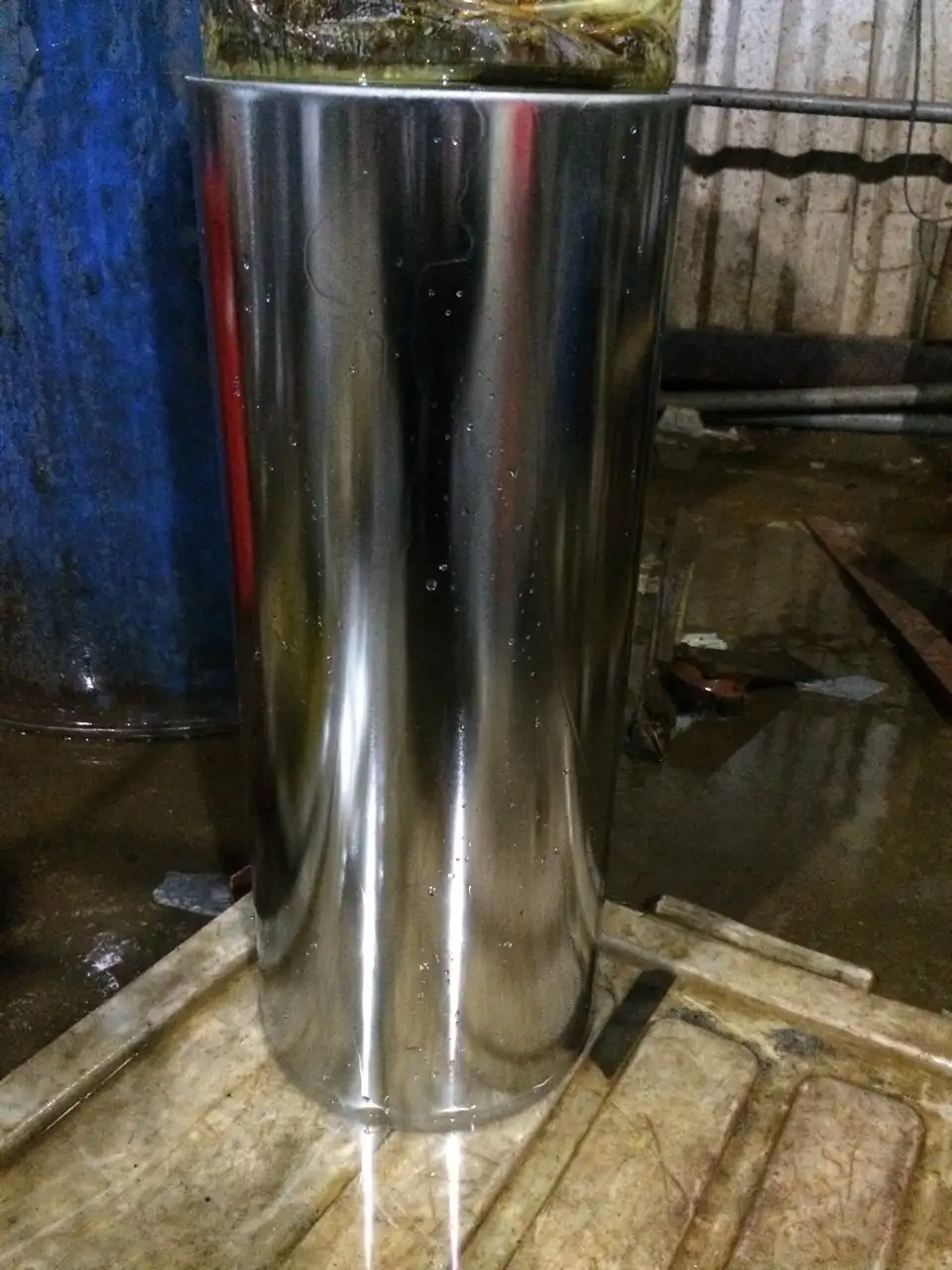

Sản phẩm xi mạ crom cứng phổ biến tại Thủy Lực Sài Gòn
Thủy Lực Sài Gòn nhận xi mạ các sản phẩm: ty ben thủy lực D20–D1500mm dài đến 15m; trục lô cán D50–D3.000mm; khuôn mẫu ngành nhựa; piston máy nén khí; lõi van thủy lực; trục vít máy ép nhựa; trục chính máy CNC; bi cầu công nghiệp; tấm phẳng và chi tiết hình dạng đặc biệt.
Xi mạ niken không điện (Electroless Nickel Plating) — khi nào chọn?
Xi mạ niken không điện (ENP) là lựa chọn tốt hơn xi mạ crom cứng trong các trường hợp:
- Chi tiết có hình dạng phức tạp — ren trong, lỗ sâu, hốc hẹp (phân bố lớp mạ đồng đều tuyệt đối)
- Môi trường ăn mòn hóa chất mạnh (axit, kiềm) — Ni-P 10% chịu hóa chất tốt hơn crom
- Thiết bị ngành thực phẩm, dược phẩm — không phát sinh độc tố như crom hexavalent
- Yêu cầu độ dày đồng đều < ±2 µm trên toàn bề mặt
- Mạ niken trên bề mặt nhôm, phôi nhôm — giải pháp chống ăn mòn cho chi tiết nhôm

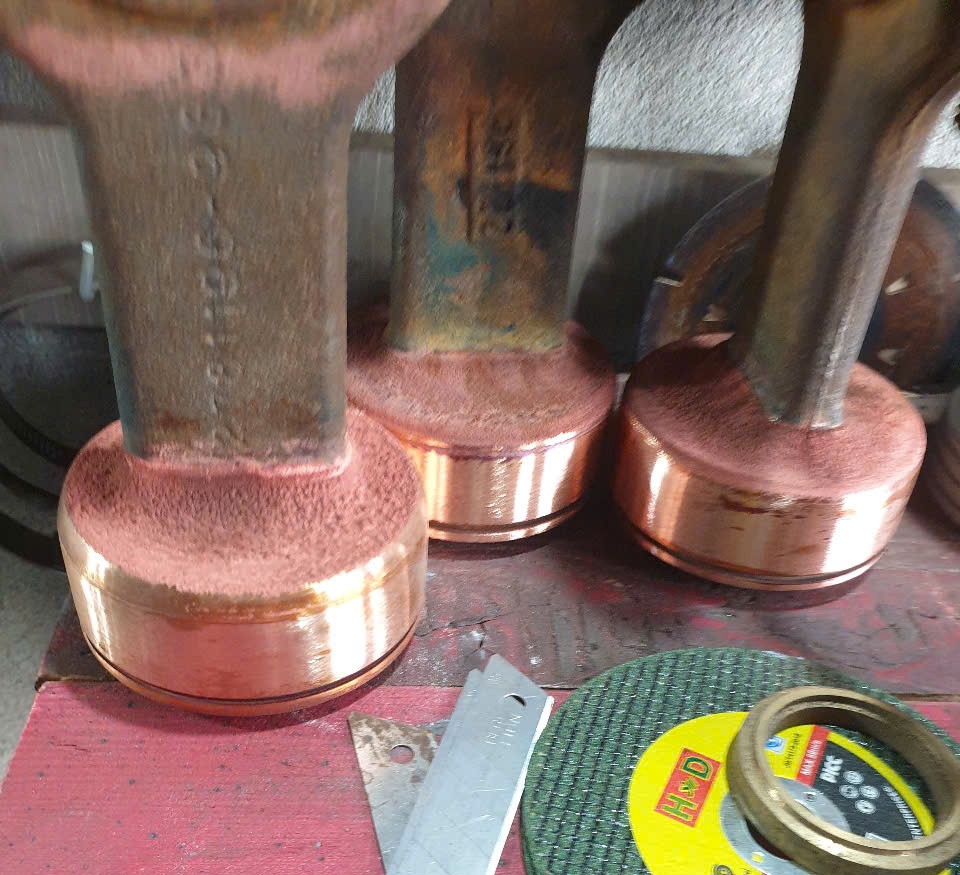

Xi mạ đồng kỹ thuật — ứng dụng thủy điện và máy nén khí
Xi mạ crom cứng và phun phủ HVOF — chọn công nghệ nào?
Xi mạ crom cứng và HVOF (High Velocity Oxygen Fuel) là hai công nghệ xử lý bề mặt hàng đầu. Xi mạ crom cứng: chi phí thấp hơn, mạ được lòng trong và lỗ sâu, phục hồi lớp dày đến 1mm. HVOF: lớp phủ WC-Co (carbide) cứng hơn (1.000–1.400 HV), chống mài mòn cực cao, không dùng Cr⁶⁺ độc hại, nhưng chi phí cao hơn 2–3 lần và không phủ được lòng trong đường kính nhỏ.
Kết luận thực tế: Với phần lớn ứng dụng cơ khí công nghiệp tại Việt Nam — ty ben thủy lực, trục lô cán, nòng xi lanh, phục hồi kích thước chi tiết mòn — xi mạ crom cứng là lựa chọn tối ưu về chi phí và khả năng mạ lòng trong. HVOF phù hợp khi cần độ cứng vượt 1.100 HV cho bề mặt ngoài chịu mài mòn khắc nghiệt và ngân sách cho phép. Thủy Lực Sài Gòn tư vấn lựa chọn theo điều kiện vận hành thực tế của thiết bị.
Nhược điểm của xi mạ crom cứng & khi nào không nên dùng
Xi mạ crom cứng không phải giải pháp cho mọi trường hợp. Nhược điểm chính: lớp mạ phân bố không đều trên chi tiết hình dạng phức tạp; có vết nứt tế vi nên chống ăn mòn kém hơn niken trong môi trường hóa chất; sử dụng Cr⁶⁺ cần xử lý môi trường nghiêm ngặt; có thể gây giòn hydro (hydrogen embrittlement) với thép cường độ cao nếu không khử hydro đúng cách.
4 nhược điểm cần biết
- Phân bố không đều: Trên chi tiết có góc cạnh, ren, hốc sâu — lớp crom dày ở cạnh, mỏng ở hốc. Chi tiết phức tạp nên chọn mạ niken không điện (ENP)
- Vết nứt tế vi: Tốt cho giữ dầu nhưng là điểm yếu chống ăn mòn trong môi trường axit/kiềm — oxi có thể xâm nhập tới nền thép
- Giòn hydro: Với thép cường độ cao (> 1.000 MPa), quá trình mạ sinh hydro có thể gây giòn. Bắt buộc nung khử hydro 190–220°C trong 4–24 giờ sau mạ
- Vấn đề môi trường: Dung dịch Cr⁶⁺ độc hại, cần hệ thống xử lý thải đạt chuẩn — chi phí tuân thủ môi trường ngày càng cao
Khi nào KHÔNG nên dùng xi mạ crom cứng
✕ Chi tiết hình dạng quá phức tạp
Ren trong, lỗ sâu mù, hốc hẹp — lớp crom không phủ đều. Thay bằng: mạ niken không điện (ENP) cho phân bố đồng đều tuyệt đối.
✕ Môi trường ăn mòn hóa chất mạnh
Tiếp xúc axit, kiềm đậm đặc liên tục — vết nứt tế vi của crom là điểm yếu. Thay bằng: ENP Ni-P cao phốt pho hoặc lớp phủ chuyên dụng.
✕ Thiết bị tiếp xúc thực phẩm/dược phẩm trực tiếp
Lo ngại Cr⁶⁺ tồn dư. Thay bằng: mạ niken không điện đạt chuẩn FDA hoặc thép không gỉ.
✕ Cần độ cứng vượt 1.100 HV cho bề mặt ngoài
Vượt giới hạn của crom điện phân. Thay bằng: phun phủ HVOF với lớp WC-Co carbide.
Crom hexavalent (Cr⁶⁺), REACH & RoHS — vấn đề môi trường
Xi mạ crom cứng truyền thống sử dụng dung dịch crom hexavalent (Cr⁶⁺) — chất bị kiểm soát chặt theo REACH (châu Âu) và RoHS. Cr⁶⁺ là tác nhân gây ung thư, độc hại với môi trường và sức khỏe. Xu hướng 2026: chuyển dần sang crom trivalent (Cr³⁺) thân thiện hơn, đồng thời xử lý nghiêm ngặt nước thải chứa Cr⁶⁺ trước khi xả thải.
Các quy định môi trường liên quan
- REACH (EU): Cr⁶⁺ (chromium trioxide) thuộc danh mục SVHC — chất cần cấp phép sử dụng. Doanh nghiệp xuất khẩu sang EU phải tuân thủ
- RoHS: Giới hạn Cr⁶⁺ trong sản phẩm điện-điện tử ≤ 0,1% khối lượng. Quan trọng với linh kiện xuất khẩu
- QCVN 40:2011/BTNMT (Việt Nam): Quy chuẩn nước thải công nghiệp — giới hạn Cr⁶⁺ trong nước thải. Xưởng xi mạ phải có hệ thống khử Cr⁶⁺→Cr³⁺ trước khi xả
- Xu hướng crom trivalent (Cr³⁺): Công nghệ thay thế thân thiện môi trường, đang được nghiên cứu áp dụng rộng cho mạ trang trí; mạ crom cứng kỹ thuật vẫn chủ yếu dùng Cr⁶⁺ do yêu cầu độ dày và độ cứng
Cam kết môi trường Thủy Lực Sài Gòn: Hệ thống xử lý nước thải khử Cr⁶⁺ thành Cr³⁺ và kết tủa loại bỏ trước khi xả, tuân thủ QCVN 40:2011/BTNMT. Khu vực mạ có hệ thống hút hơi axit và xử lý khí thải, bảo vệ sức khỏe người lao động.
Case study thực tế — phục hồi thiết bị
Số liệu thực tế từ hồ sơ Thủy Lực Sài Gòn — khách hàng thực, kết quả đo kiểm tra được ghi trong biên bản nghiệm thu.
Vấn đề: 4 trục lô cán nguội D450×2800mm bị mòn không đều bề mặt crom cũ, sai số đường kính đến 0,88mm sau 2 năm vận hành. Độ bóng giảm từ Ra 0,05 µm xuống Ra 1,2 µm, gây sọc dọc trên tôn cuộn.
Giải pháp: Mài tròn ngoài → xi mạ crom cứng 120 µm → mài lại đạt đồng tâm ±0,005mm → đánh bóng gương Ra < 0,02 µm trên cả 4 trục. Kiểm tra độ cứng tại 12 điểm/trục: min 61,5 HRC.
Vấn đề: Khuôn đùn màng nhựa HDPE 500×1200 bị bong tróc lớp mạ crom, rỗ mọt bề mặt, keo chảy ra không đều gây gián đoạn. Bề mặt miệng LIP khuôn bị cào xước nặng khiến tấm nhựa bị kéo đứt, không sử dụng được.
Giải pháp: Nhả bỏ lớp mạ cũ → đắp hàn khắc phục các vệt cào xước → mài phẳng lấy lại mặt phẳng miệng LIP khuôn → xi mạ crom mới 150 µm → mài phẳng → đánh bóng gương Ra < 0,001 µm. Bàn giao kèm biên bản đo Ra tại 24 điểm phân bố đều.

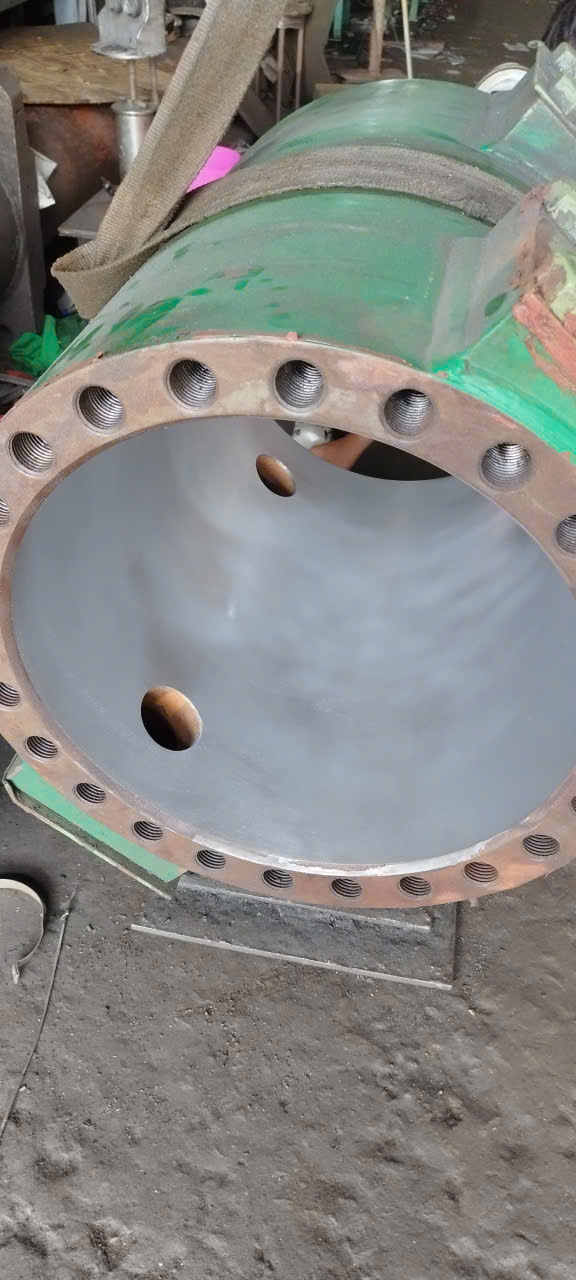

Vấn đề: Nòng xi lanh thủy lực D480 (hàng nhập khẩu từ Cambodia) bị cào xước sâu xuống 2mm, hình thành các vệt xước dài theo thân xi lanh, piston thủy lực bị trầy xước.
Giải pháp: Nhả bỏ lớp mạ cũ → mài rà các đỉnh vệt xước → đắp hàn khắc phục các vệt xước sâu → mài tròn lỗ trong hết sạch vệt xước (kích thước sau mài: 480,7mm) → mạ crom cứng dày 0,7mm (kết quả D479,95–480,06mm) → mài tròn về D480,12mm → đánh bóng Ra < 0,016 µm → lắp ráp và kiểm tra áp suất thủy lực ở 200 kg/cm².
Điểm khác biệt lớn nhất của xưởng xi mạ chuyên nghiệp so với xưởng thông thường nằm ở kiểm soát thông số bể mạ và kiểm tra 100% sản phẩm đầu ra. Nhiều khách hàng đã từng mạ ở nơi khác với giá rẻ hơn 20–30%, nhưng lớp crom bong tróc sau 6 tháng. Chi phí mạ lại và downtime máy cao hơn nhiều lần khoản tiết kiệm ban đầu.
Tiêu chuẩn xi mạ quốc tế & cam kết chất lượng
Tiêu chuẩn xi mạ crom cứng quốc tế phổ biến nhất tại Việt Nam: AMS 2460 (Mỹ — phổ biến nhất), ASTM B650 (mạ crom điện phân chung), MIL-STD-1687A (quân sự, dầu khí), AMS 2406 (hàng không vũ trụ). Thủy Lực Sài Gòn thực hiện theo tiêu chuẩn AMS 2460 và ASTM B650 cho toàn bộ dịch vụ xi mạ crom cứng.
| Tiêu chuẩn | Tên đầy đủ | Ứng dụng chính | Tại TLS |
|---|---|---|---|
| AMS 2460 | AMS — SAE Aerospace — Hard Chrome Plating | Công nghiệp chế tạo, thủy lực, hàng không | ✓ Áp dụng |
| ASTM B650 | Standard Spec for Electrodeposited Eng. Chromium | Mọi ứng dụng mạ crom điện phân | ✓ Áp dụng |
| MIL-STD-1687A | Military Standard — Hard Chrome Plating | Dầu khí, quốc phòng, thiết bị đặc biệt | Theo yêu cầu |
| ASTM B733 | Electroless Nickel Plating | Mạ niken không điện | ✓ Áp dụng |
| ISO 2768 | Dung sai gia công cơ khí | Mài tròn trước và sau mạ | ✓ Áp dụng |
Cam kết chất lượng dịch vụ xi mạ Thủy Lực Sài Gòn
- Hóa chất chính hãng: Dung dịch crom từ nhà cung cấp được chứng nhận, phân tích hóa học định kỳ bằng máy đo chuyên dụng
- Kiểm tra 100%: Mọi sản phẩm đều được đo độ dày (µm) bằng máy Fischer và kiểm tra HRC trước bàn giao
- Biên bản nghiệm thu: Kèm theo mỗi sản phẩm — ghi đầy đủ thông số thực đo: độ dày, HRC, Ra, ngày gia công
- Bảo hành 12 tháng: Lớp mạ bong tróc, tróc rỗ, giảm độ cứng bất thường — xử lý miễn phí trong bảo hành
- Báo giá trong 2 giờ: Gửi thông số D × L và độ dày yêu cầu qua Zalo/email — nhận báo giá ngay
- Hóa chất không crom hexavalent: Kiểm soát thải dung dịch mạ đúng quy định môi trường, không gây ô nhiễm
Bảng giá tham khảo xi mạ crom cứng 2026
Bảng giá tham khảo dưới đây giúp ước lượng nhanh chi phí. Giá thực tế phụ thuộc diện tích bề mặt, độ phức tạp chi tiết và yêu cầu gia công — gửi thông số để nhận báo giá chính xác.
| Độ dày mạ | Giá tham khảo (đ/dm²) | Ứng dụng |
|---|---|---|
| 20–50 µm | 1.200 – 1.800 | Piston, trục nhỏ |
| 50–200 µm | 1.800 – 3.200 | Ty ben, chi tiết tải nặng |
| 200–800 µm | 3.200 – 6.500 | Phục hồi trục lớn |
| Loại khuôn | Giá tham khảo | Độ bóng đạt |
|---|---|---|
| Khuôn ép nhựa | 45.000 – 65.000 đ | Ra 0,05–0,1 µm |
| Khuôn dập | 65.000 – 95.000 đ | Ra 0,03–0,05 µm |
| Khuôn y tế siêu gương | 120.000 – 180.000 đ | Ra ≤ 0,001 µm |
| Đường kính | Giá tham khảo / mét | Độ dày mạ |
|---|---|---|
| Ø50 – Ø100 | 350.000 – 550.000 đ | 60–80 µm |
| Ø100 – Ø200 | 550.000 – 850.000 đ | 80–120 µm |
| Ø200 – Ø500 | 850.000 – 1.500.000 đ | 100–180 µm |
| Kích thước | Giá tham khảo (đ/dm²) | Ứng dụng |
|---|---|---|
| Ø300–Ø800, dài ≤ 3m | 28.000 – 35.000 | Cán thép |
| Ø800–Ø1500, dài ≤ 6m | 35.000 – 48.000 | Cán nóng |
| Ø1500–Ø3000, dài ≤ 15m | Liên hệ báo giá | Trục công nghiệp lớn |
Lưu ý về giá: Giá tham khảo chưa bao gồm VAT · Đơn giá thay đổi theo độ dày và kích thước thực tế · Chiết khấu cho đơn hàng số lượng lớn · Thời gian thực hiện 3–7 ngày tùy chi tiết. Gửi bản vẽ hoặc thông số D × L qua hotline 0903.863.762 hoặc Zalo để nhận báo giá chính xác trong 2 giờ.
→ Xem trang dịch vụ xi mạ crom cứng chính thức — báo giá ngay
Câu hỏi thường gặp về xi mạ crom cứng
Xi mạ crom cứng là gì? Khác xi mạ crom trang trí thế nào?
Xi mạ crom cứng (hard chrome plating, AMS 2460) là mạ điện phân lớp crom dày 20–1.000 µm, độ cứng 55–72 HRC, mục đích kỹ thuật: chống mài mòn, chống ăn mòn, phục hồi kích thước.
Xi mạ crom trang trí (decorative chrome) chỉ dày 0,25–0,5 µm, mục đích thẩm mỹ, không có khả năng chịu lực hay chống mài mòn kỹ thuật. Mỏng hơn 100–1.000 lần.
Xi mạ niken không điện là gì? Khi nào nên chọn thay vì mạ crom?
Xi mạ niken không điện (Electroless Nickel Plating — ENP, ASTM B733) là phương pháp mạ hóa học (không cần điện cực), tự phân bố lớp niken–phospho (Ni-P) đồng đều tuyệt đối trên mọi hình dạng bề mặt, kể cả lỗ sâu và ren trong.
Nên chọn ENP thay vì crom cứng khi: chi tiết có hình dạng phức tạp (ren, hốc sâu); môi trường ăn mòn hóa chất mạnh (axit/kiềm); thiết bị thực phẩm/dược phẩm; yêu cầu độ đồng đều lớp mạ <±2 µm trên toàn bề mặt.
Chọn crom cứng khi: cần độ cứng tối đa (55–72 HRC), chống mài mòn cơ học, phục hồi kích thước lớn (>100 µm), chi tiết đơn giản hình trụ tròn.
Lò xi mạ crom tại Thủy Lực Sài Gòn có công suất như thế nào?
Hệ thống bể xi mạ (lò xi mạ) Thủy Lực Sài Gòn:
· Tổng công suất dòng điện: 20.000 Ampe (1 bể chính) + 4 bể phụ 8.000A
· Kích thước chi tiết tối đa: D3.000mm × dài 15m, nặng đến 7.000 kg
· Chi tiết dài dạng trụ: D350mm × dài 15m
· Trục lô cán: D3.000mm × dài 3.200mm
· Đây là hệ thống xi mạ crom cứng lớn nhất khu vực phía Nam Việt Nam.
Chi phí dịch vụ xi mạ crom cứng được tính như thế nào?
Chi phí xi mạ crom cứng phụ thuộc 4 yếu tố:
1. Kích thước: Đường kính × Chiều dài (dm² bề mặt cần mạ)
2. Độ dày lớp mạ (µm) — mạ dày hơn cần nhiều thời gian và điện hơn
3. Yêu cầu gia công: Có cần mài trước mạ, mài sau mạ, đánh bóng không?
4. Mức độ phục hồi nền: Nền kim loại tốt hay cần sửa chữa trước khi mạ?
Để nhận báo giá chính xác: gửi thông số D × L + độ dày yêu cầu qua Zalo 0903.863.762 hoặc email thuylucsaigon@gmail.com — nhận báo giá trong 2 giờ làm việc.
Đơn vị xi mạ crom cứng uy tín tại TP.HCM ở đâu?
Thủy Lực Sài Gòn (Công ty TNHH Máy Và Thiết Bị Thủy Lực Sài Gòn, MST 0312239033) là đơn vị xi mạ crom cứng công nghiệp hàng đầu khu vực phía Nam, thành lập từ 2013:
· Địa chỉ nhà xưởng chính: 900 Quốc Lộ 1A, P. Bình Trị Đông A, Q. Bình Tân, TP.HCM
· Xưởng xi mạ: Đường Ao Đôi, P. Bình Trị Đông A, Q. Bình Tân, TP.HCM
· Xưởng Bình Dương: KCN Tân Đông Hiệp B, Dĩ An, Bình Dương
· Hotline: 0903.863.762 (Mr. Quỳnh) · 24/7
· Tiêu chuẩn: AMS 2460, ASTM B650, bảo hành 12 tháng
Công nghệ xi mạ crom cứng hiện đại nhất hiện nay là gì?
Công nghệ xi mạ crom cứng tiên tiến hiện nay gồm:
· HEEF-25 (High Efficiency Electrolytic Fluoborate): Hiệu suất bám crom cao hơn 20%, giảm phát thải crom hexavalent
· Mạ crom 3+ (Cr³⁺ Trivalent Chrome): Không độc hại, thay thế crom 6+ — xu hướng châu Âu từ 2024 (REACH regulation)
· Mạ crom composite (Cr-PTFE, Cr-Al₂O₃): Crom pha hạt PTFE giảm hệ số ma sát xuống 0,05; Cr-Al₂O₃ tăng chịu nhiệt
· Mạ crom xung điện (Pulse Plating): Kiểm soát chính xác hơn cấu trúc lớp mạ, giảm hydrogen embrittlement
Thủy Lực Sài Gòn ứng dụng công nghệ xi mạ từ Chrom Tech USA — dung dịch phủ sâu, không bong tróc, đạt > 62 HRC. Tìm hiểu hệ thống lò xi mạ crom cứng và ứng dụng lớp xi mạ crom cứng trong công nghiệp.
Xi mạ điện phân là gì? Khác gì xi mạ hóa học?
Xi mạ điện phân (electroplating): Sử dụng dòng điện một chiều để kết tủa ion kim loại từ dung dịch lên bề mặt chi tiết (cathode). Áp dụng cho: crom cứng, đồng, kẽm, niken điện phân, vàng, bạc. Ưu điểm: tốc độ mạ nhanh, lớp dày. Nhược: phân bố không đều trên hình dạng phức tạp.
Xi mạ hóa học (electroless plating): Không dùng điện cực, phản ứng hóa học tự phát (tác nhân khử) kết tủa kim loại. Áp dụng cho: niken không điện (ENP), đồng không điện. Ưu điểm: phân bố đồng đều tuyệt đối trên mọi hình dạng. Nhược: chậm hơn, chi phí hóa chất cao hơn.
Mọi người cũng hỏi về xi mạ crom cứng
Lỗi thường gặp khi xi mạ crom cứng & cách phòng tránh
4 lỗi phổ biến nhất khi xi mạ crom cứng: (1) Lớp mạ bong tróc — do tiền xử lý kém; (2) Nứt lớp mạ quá mức — do thông số bể sai; (3) Cháy lớp mạ (burn) — do mật độ dòng quá cao; (4) Không đạt độ cứng — do nhiệt độ bể không ổn định. Tất cả đều phòng tránh được bằng kiểm soát quy trình nghiêm ngặt.
| Lỗi | Nguyên nhân | Cách phòng tránh |
|---|---|---|
| Lớp mạ bong tróc | Tiền xử lý kém, còn dầu mỡ, hoạt hóa không đủ | Tẩy dầu hóa học + điện hóa kỹ, hoạt hóa axit đúng quy trình |
| Nứt lớp mạ quá mức | Lớp mạ quá dày, ứng suất nội cao, thông số bể sai | Kiểm soát độ dày từng lớp, nhiệt độ và mật độ dòng ổn định |
| Cháy lớp mạ (burn) | Mật độ dòng điện quá cao tại góc cạnh chi tiết | Dùng anode phụ, che chắn (shielding), điều chỉnh dòng theo hình dạng |
| Không đạt độ cứng | Nhiệt độ bể dao động, nồng độ CrO₃ sai | Giữ nhiệt độ 50–55°C ±1°C, phân tích hóa học định kỳ |
| Bề mặt rỗ, sần | Bề mặt nền chưa đạt Ra, tạp chất trong bể | Đánh bóng Ra < 0,02 µm trước mạ, lọc dung dịch định kỳ |
| Giòn hydro | Hydro sinh ra trong mạ thấm vào thép cường độ cao | Nung khử hydro 190–220°C trong 4–24 giờ sau mạ |
Đánh giá thực tế từ khách hàng
Tiêu chuẩn & nguồn tham khảo
Các tiêu chuẩn kỹ thuật và thông số trong bài viết tham chiếu từ các tổ chức tiêu chuẩn quốc tế:
Lưu ý: Các liên kết trên dẫn đến tổ chức tiêu chuẩn quốc tế để người đọc tra cứu nguyên văn tiêu chuẩn. Thủy Lực Sài Gòn áp dụng các tiêu chuẩn này trong quy trình xi mạ crom cứng tại xưởng.
